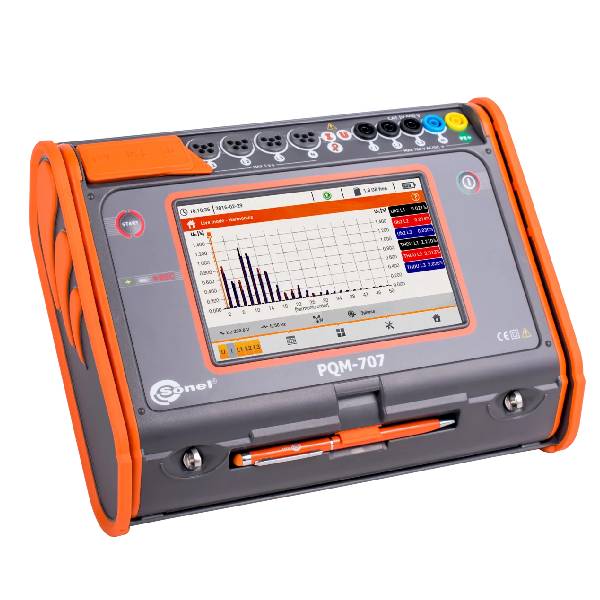

Аналізатор якості електроенергії Sonel PQM-707
| Категорія: | Аналізатори якості електроенергії |
| Бренд: | Sonel | Польща |
| Артикул (SKU): | PS-6167 |
| Мітки: | IP65, True RMS |
Опис: Аналізатор якості електроенергії Sonel PQM-707
Аналізатор якості електроенергії Sonel PQM-707 – це мобільний пристрій для вимірювання та аналізу електроживлення. Це автономний і універсальний лічильник, за допомогою якого можна проводити вимірювання та аналіз параметрів в електромережах (DC і 50/60 Гц). Перевірені параметри потім можна записати в пам’ять пристрою. Пристрій виконує вимірювання класу S відповідно до вимог IEC 61000-4-30, забезпечуючи високоточні результати. PQM-707 також оснащений найбільшим сенсорним екраном у цьому класі аналізаторів з роздільною здатністю 7 дюймів, що забезпечує високу читабельність і ергономічність роботи. Вбудований літій-іонний акумулятор гарантує ефективну роботу протягом тривалого часу без необхідності підключення приладу до зовнішнього джерела живлення.
Ключові риси Sonel PQM-707
- 7” сенсорний екран – ергономічний та інтуїтивно зрозумілий графічний інтерфейс.
- Понад 10 років запису.
- Категорія вимірювання CAT IV 600 V – висока безпека.
- Всі параметри по класу S – висока точність вимірювань.
- Літій-іонний акумулятор – висока мобільність.
- Живлення від вимірюваної мережі – достовірність вимірювань.
- Знімна карта пам’яті – запис даних без обмежень.
- Швидке налаштування та звітування – простота використання.
- Співпраця з настільним програмним забезпеченням Sonel Analysis – розширений аналіз даних.
Вимірювані параметри
- Пусковий струм.
- ККД інвертора.
- Напруги L1, L2, L3, N, PE (п’ять вимірювальних входів) – середнє, мінімальне, максимальне та миттєве значення в діапазоні до 760 В, сумісність з перетворювачами напруги.
- Струми L1, L2, L3, N (чотири вимірювальних входи) – середнє, мінімальне та максимальне значення, вимірювання струму в діапазоні до 6 кА (в залежності від застосовуваних струмових кліщів), сумісність з перетворювачами струму.
- Пік-фактори для струму CFI і напруги CFU.
- Частота в межах 40…70 Гц.
- Активна (P), реактивна (Q), спотворення (D) і повна (S) потужність з типом реактивної потужності (ємнісна та індуктивна).
- Активна (E P ), реактивна (E Q ) і повна (E S ) енергія.
- Коефіцієнт потужності PF, cosφ, tanφ.
- Гармоніки до 50-го порядку напруги і струму.
- Реєстрація подій для струму та напруги, а також осцилограми та середньоквадратичні діаграми напівперіодів.
- Калькулятор вартості електроенергії.
- …і багато іншого.
- Усі параметри записуються відповідно до класу S згідно стандарту IEC 61000-4-30
Широкий діапазон мереж для аналізу
- З номінальною частотою 50/60 Гц
- З номінальною напругою: 58/100 В, 64/110 В, 110/190 В, 115/200 В, 120/208 В, 127/220 В, 133/230 В, 220/380 В, 230/400 В, 240 /415 В, 254/440 В, 290/500 В, 400/690 В
- Постійний струм
- системи:
- однофазні
- розщеплена фаза із загальним н
- трифазні – WYE з N-провідником і без нього
- трифазний – Дельта
- трифазний – 2-елементний WYE без N-провідника (Aron/Blondel)
- трифазний – 2-х елементний Delta (Aron/Blondel)
- з перетворювачами струму і напруги
Можливості
PQM-707 – це автономний лічильник, що дозволяє здійснювати різноманітні вимірювання, аналіз і реєстрацію параметрів енергетичної мережі (DC і 50/60 Гц). Усі параметри вимірюються I/A/W класу S стандарту IEC 61000-4-30, що гарантує високу точність вимірювань. 7 -дюймовий кольоровий сенсорний екран – найбільший у цьому класі аналізаторів! – забезпечує інтуїтивно зрозуміле та ергономічне керування. Завдяки вбудованому літій-іонному акумулятору аналізатор забезпечує ефективну роботу під час вимірювання без необхідності підключення зовнішнього адаптера змінного струму.
Відображення даних
Аналізатор оснащений кольоровим сенсорним екраном, який добре читається. Його роздільна здатність 800 x 480 пікселів забезпечує як високий комфорт взаємодії з інтерфейсом, так і високу читабельність результатів вимірювань. Вхідний в комплект стилус дозволяє працювати в діелектричних рукавичках.
застосування
Аналізатор призначений для дуже широкого кола користувачів, особливо для обслуговуючого персоналу. Завдяки мобільності та автономності будь-які проблеми, що виникають у мережах живлення, можна діагностувати на місці. Аналізатор можна використовувати практично у всіх типах мереж з номінальною напругою від 54 В до 760 В – прямо або опосередковано через перетворювачі. PQM-707 може бути використаний у сфері професійної енергетики, обслуговування промислових підприємств, а також серед тих, хто надає послуги, орієнтовані на аналіз мережі.
Міцний і практичний корпус
Корпус був розроблений таким чином, щоб забезпечити легкий доступ до сенсорного екрану та всіх вимірювальних і комунікаційних розеток. Відкидна кришка захищає дисплей від пошкоджень. Завдяки ступеню захисту IP51 пристрій можна використовувати в складних умовах – йому не страшні ні пил, ні бризки води.
Sonel Analysis
Програмне забезпечення Sonel Analysis – додаток, що поставляється як стандартний аксесуар, незамінний для роботи з аналізаторами серії PQM. Залежно від інструменту сполучення, який використовується, програмне забезпечення дозволяє:
- конфігурація аналізатора,
- читання даних з реєстратора,
- попередній перегляд параметрів мережі в реальному часі (з можливістю зчитування через GSM модем),
- видалення даних в аналізаторі,
- представлення даних у таблицях,
- представлення даних у вигляді діаграм,
- аналіз даних і створення звітів відповідно до стандарту EN 50160 (звіти) та інших стандартних умов,
- визначених користувачем – також для фотоелектричних мікроустановок до 50 кВт, розбивка для станів активної потужності P>0, P<0 і P=0 і враховуючи графіки Q1=f(U1/Un) та cosφ=f(P/Pn),
- незалежна підтримка декількох аналізаторів,
- оновлення прошивки аналізатора.
Програмне забезпечення дозволяє зчитувати вибрані параметри та їх візуалізацію в реальному часі. Ці параметри вимірюються незалежно від реєстрації, збереженої на карті пам’яті. Користувач може переглянути:
- діаграми прогресії напруги і струму (осцилограф),
- діаграми напруги і струму в часі,
- фазова діаграма,
- вимірювання багатьох параметрів,
- гармоніки та потужності гармонік (оцінка напрямку гармонік),
інтергармоніки.
Технічні характеристики Sonel PQM-707
| Параметр | Діапазон вимірювання | Макс. дозвіл | Точність | |
|---|---|---|---|---|
| Змінна напруга (TRMS) | – | 0.0…760.0 V | 4 значущих цифри | ±0,5% U ном |
| Крест-фактор | Напруга | 1.00…10.00 (≤1.65 for 690 V voltage | 0.01 | ±5% |
| Крест-фактор | поточний | 1,00…10,00 (≤3,6 для 1-го номінального ) | 0.01 | ±5% |
| Змінний струм (TRMS) | – | залежно від затискача* | 4 значущих цифри | ±0,2% I nom (похибка не враховує похибку затискача) |
| Частота | – | 40,00…70,00 Гц | 0,01 Гц | ±0,05 Гц |
| Активна, реактивна, повна та потужність спотворення | – | в залежності від комплектації (перетворювачі, затискачі) | 4 значущих цифри | в залежності від комплектації (перетворювачі, затискачі) |
| Активна, реактивна та повна енергія | – | в залежності від комплектації (перетворювачі, затискачі) | 4 значущих цифри | як помилка живлення |
| cosφ і коефіцієнт потужності (PF) | – | 0.00…1.00 | 0.01 | ±0.03 |
| tgf | – | 0,00…10,00 | 0.01 | залежить від похибки активної та реактивної потужності |
| Гармоніки | Напруга | DC, 1…50 | як для змінної напруги True RMS | ±0,15% U nom for mv < 3% U nom ±5% mv for mv ≥ 3% U nom |
| Гармоніки | поточний | DC, 1…50 | як для змінного струму True RMS | ±0.5% I nom for mv < 10% I nom ±5% mv for mv ≥ 10% I nom |
| THD | Напруга і струм | 0,0…100,0% (відносно середньоквадратичного значення) | 0.1% | ±5% |
| Індекс мерехтіння | – | 0.40…10.00 | 0.01 | ±10% |
| Фактор дисбалансу | Напруга і струм | 0.0…10.0% | 0.1% | ±0,15% (абсолютна похибка) |
| Пусковий струм | поточний | залежно від затискача * | 0,01% В номін | ±4% mv for mv ≥ 10% I nom ±4% I nom for mv < 10% Inom (RMS 1/2 ) |
mv – виміряне значення
*
- F-1A1, F-2A1, F-3A1 затискачі: 0…1500 A AC (5000 A p-p )
- F-1A, F-2A, F-3A затискачі: 0…3000 A AC (10 000 A p-p )
- F-1A6, F-2A6, F-3A6 затискачі: 0…6000 A AC (20 000 A p-p )
- C-4A затискач: 0…1000 A AC (3600 A p-p )
- C-5A затискач: 0…1000 A AC/DC (3600 A p-p )
- C-6A затискач: 0..10 A AC (36 A p-p )
- C-7A затискач: 0…100 A AC (360 A p-p )
