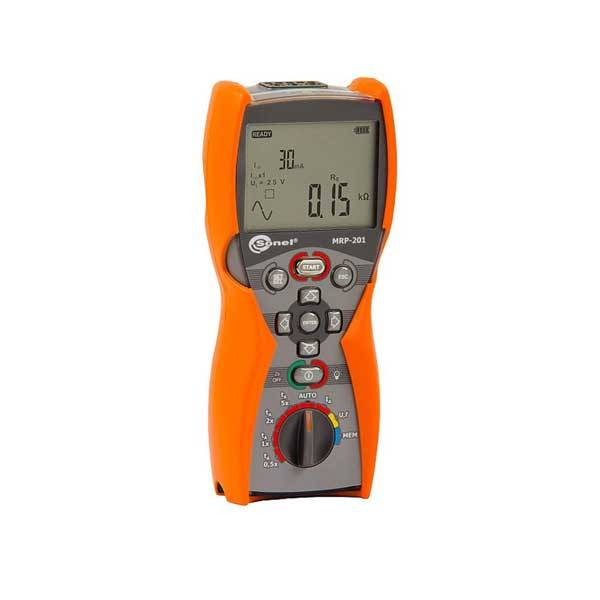

Вимірювач напруги дотику і параметрів пристроїв захисного відключення Sonel MRP-201

Sonel MRP-201 – вимірювач напруги дотику і параметрів пристроїв захисного відключення.

Тестування вимикачів RCD типів змінного та постійного струму.

• випробування загальних, коротких затримок і селективних RCD на номінальні значення струму I _Δn = 10, 30, 100, 300 і 500 мА,
• одночасне вимірювання відключення струму I _A та часу відключення t _A для струмів 0,5I _Δn , 1I _Δn , 2I _Δn , 5I _Δn
• можливість вимірювання дотикової напруги U _B і опору Землі R _E без відключення,
• Функція тестування AUTO RCD.

Вимірювання змінного струму та частоти.

Перевірте підключення відведення PE за допомогою сенсорного електрода.

Повна пам’ять для до 990 келів результатів вимірювань.

Інтерфейс бездротового радіозв’язку.

Професійне програмне забезпечення для читання даних та створення звітів.

Технічні характеристики Sonel MRP-201

Випробування триггера RCD та вимірювання часу відгуку t _A
Діапазон вимірювань відповідно до IEC 61557: 0 мс … верхня межа відображуваного значення

* для IΔn = 10 мА та 0,5 I _Δn точність становить ± 2% mv + 3 цифри

• точність встановлення залишкового струму:
  – для 1 * I _Δn , 2 * I _Δn і 5 * I _Δn : 0 … 8%,
  – для 0,5 * I _Δn : -8 … 0%,
• номінальна напруга U _n : 220 В, 230 В, 240 В,
• Діапазон робочої напруги: 180 … 270 В,
• номінальна частота f _n : 50 Гц, 60 Гц,
• Діапазон робочих частот: 45 Гц … 65 Гц.

RCD відключення вимірювання струму для синусового змінного струму змінного струму (I _A )

Діапазон вимірювань згідно IEC 61557: (0,3 … 1,0) I _Δn

• початок вимірювання від позитивного або від’ємного напівсинусного періоду випробувального струму
• час випробувального поточного потоку – макс. 7510 мс при f = 50,0 Гц.

Вимірювання відключення струму RCD для однонаправленого імпульсного залишкового струму та однонаправленого імпульсного струму зі зміщенням постійного струму 6 мА (I _A )

Діапазон вимірювань згідно IEC61557: (0,15 … 1,4) I _Δn для I _Δn > 30 мА та (0,15 … 2) I _Δn для I _Δn = 10 мА

• початок вимірювання з позитивного або від’ємного напівсинусного періоду випробувального струму
• час випробувального поточного потоку – макс. 14710 мс при f = 50 Гц

Вимірювання часу відгуку RCD для залишкового постійного струму (I _A )

Діапазон вимірювань згідно IEC61557: (0,2 … 2) I _Δn

• можливе вимірювання позитивного або негативного залишкового струму
• час випробувального поточного потоку – макс. 4500 мс при f = 50 Гц

I _Δn – номінальне значення залишкового струму RCD

Вимірювання напруги дотику віднесено до діапазону вимірювань номінального залишкового струму (UB)
згідно IEC61557: 10,0 … 99,9 В

Вимірювання опору заземлення (R _E )

Вимірювання напруги Діапазон вимірювань відповідно до IEC 61557: 1,1 Ом … 1,99 кОм

• діапазон частот: 45 … 65 Гц

• діапазон напруги 50 … 500 В

Електробезпека Sonel MRP-201:

• тип ізоляції: подвійний, згідно з EN 61010 – 1 та IEC 61557
• категорія вимірювання: CAT IV 300 V (III 600 V) соотв. до EN 61010 – 1
• клас захисту: IP67

Інші технічні дані Sonel MRP-201:

• блок живлення: лужні батареї LR6 (AA) (4 шт.)

Номінальні експлуатаційні умови Sonel MRP-201:

• робоча температура: -10 … + 50 ° C
• температура зберігання: -20 … 70 ° C
• вологість: 20 … 80%

„Mv” – вимірюване значення.
