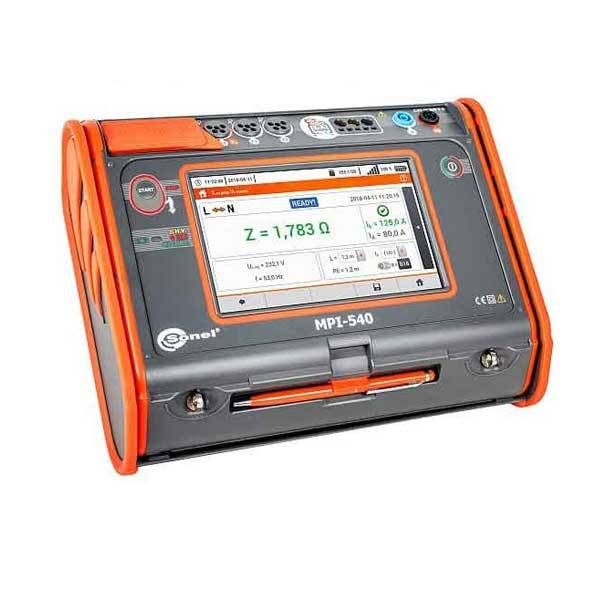

Вимірювач параметрів безпеки електричних установок Sonel MPI-540
| Категорія: | Тестери електричних установок |
| Бренд: | Sonel | Польща |
| Артикул (SKU): | PS-7793 |
Опис: Вимірювач параметрів безпеки електричних установок Sonel MPI-540
Sonel MPI-540 призначений для перевірки побутових та промислових електроустановок. Вимірювання, які можна здійснити за допомогою пристрою, дають результати, що визначають безпеку установки. Крім того, користувач має можливість реєструвати параметри електричних мереж, розташованих на цих об’єктах.
Це дозволяє дуже точно оцінити якість електроенергії та виміряти параметри захисту від ураження електричним струмом за допомогою одного універсального пристрою. Значна автоматизація вимірювань лічильника дає можливість перевірити функціонування вимикачів залишкового струму в автоматичному режимі, а також в заздалегідь запрограмованих вимірювальних послідовностях (так звані автоматичні випробування), які також можна розширити власними послідовностями. Автоматичне вимірювання опору ізоляції 3-, 4- та 5-провідних провідників можливо за допомогою додаткового адаптера AUTO ISO-1000C.
Технічні характеристики Sonel MPI-540
Випробувальний струм: 23/40 A; діапазон вимірювання відповідно до IEC 61557: 0,13 … 1999,9 Ом (для 1,2 м пробного відведення):
| Діапазон відображення | Розрізнення | Точність |
|---|---|---|
| 0,000 … 19,999 Ом | 0,001 Ом | ± (5% mv + 30 цифр) |
| 20.00 … 199.99 Ом | 0,01 Ом | ± (5% mv + 30 цифр) |
| 200,0 … 1999,9 Ом | 0,1 Ом | ± (5% mv + 30 цифр) |
- номінальна напруга: 95 … 270 В (для Z L-PE і Z L-N ) і 95 … 440 В (для Z L-L )
- частота: 45 … 65 Гц
Випробувальний струм: 15 мА, діапазон вимірювання відповідно. до IEC 61557: 0,50 … 1999 Ом
| Діапазон відображення | Розрізнення | Точність |
|---|---|---|
| 0,00 … 19,99 Ом | 0,01 Ом | ± (6% mv + 10 цифр) |
| 20,0 … 199,9 Ом | 0,1 Ом | ± (6% mv + 5 цифр) |
| 200 … 1999 Ом | 1 Ом | ± (6% mv + 5 цифр) |
- номінальна напруга: 95 … 270 В
- частота: 45 … 65 Гц
Вимірювальний діапазон відповідно. до IEC 61557-5: 0,50 Ω… 1,99 k Ω для випробувальної напруги 50 V 0,56 Ω… 1,99 k Ω для випробувальної напруги 25 В
| Діапазон відображення | Розрізнення | Точність |
|---|---|---|
| 0,00 … 9,99 Ом | 0,01 Ом | ± (2% mv + 4 цифри) |
| 10,0 … 99,9 Ом | 0,1 Ом | ± (2% mv + 3 цифри) |
| 100 … 999 Ом | 1 Ом | ± (2% mv + 3 цифри) |
| 1,00 … 1,99 кОм | 0,01 кОм | ± (2% mv + 3 цифри) |
- випробувальна напруга: 25 V або 50 V rms
- випробувальний струм: 20 мА, синусоїдальні rms 125 Гц (для f n = 50 Гц) і 150 Гц (для f n = 60 Гц)
- вимірювання блокується при напрузі перешкод U N > 24 V
- максимальна вимірювана напруга перешкод U nmax = 100 В
- максимальний опір допоміжних заземлюючих електродів 50 кОм
Діапазон вимірювання відповідно до IEC 61557-5: 1 Ω… 1,99 kΩ
| Діапазон відображення | Розрізнення | Точність |
|---|---|---|
| 0,00 … 9,99 Ом | 0,01 Ом | ± (2% mv + 4 цифри) |
| 10,0 … 99,9 Ом | 0,1 Ом | ± (2% mv + 4 цифри) |
| 100 … 999 Ом | 1 Ом | ± (2% mv + 4 цифри) |
| 1,00 … 1,99 кОм | 0,01 кОм | ± (2% mv + 4 цифри) |
- вимірювання додатковим струмовим затискачем
- Діапазон вимірювання струму перешкод: до 9,99 А
| Діапазон відображення | Розрізнення | Точність |
|---|---|---|
| 0,00 … 9,99 Ом | 0,01 Ом | ± (10% mv + 4 цифри) |
| 10,0 … 19,9 Ом | 0,1 Ом | ± (10% mv + 4 цифри) |
| 20,0 … 99,9 Ом | 0,1 Ом | ± (20% mv + 4 цифри) |
- вимірювання за допомогою передавальних та приймаючих затискачів
- Діапазон вимірювання струму перешкод: до 9,99 А
| Діапазон відображення | Розрізнення | Точність |
|---|---|---|
| 0,00 … 9,99 Ом | 0,01 Ом | ± (2% mv + 4 цифри) |
| 10,0 … 99,9 Ом | 0,1 Ом | ± (2% mv + 4 цифри) |
| 100 … 999 Ом | 1 Ом | ± (2% mv + 4 цифри) |
| 1,00 … 1,99 кОм | 0,01 кОм | ± (2% mv + 4 цифри) |
- вимірювання методом Веннера
- відстань, яку можна встановити в метрах або футах
- дальність відстані: 1 … 30 м (1 … 90 футів)
- індикація послідовності фаз: відповідність, невідповідність
- Діапазон напруги мережі U: 100 … 440 В (45 … 65 Гц) LL
- відображення значень напруги від фази до фази
тест відключення RCD та вимірювання часу відключення t A (для функції вимірювання t A )
| Тип RCD | Струм | Дальність | Розрізнення | Точність |
|---|---|---|---|---|
| Загальна та короткочасна затримка | 0,5 * I Δn | 0 … 300 мс | 1 мс | ± (2% mv + 2 цифри)
(для RCD з I Δn = 10 мА та 0,5xI Δn невизначеності: ± (2% mv +3 цифри) |
| Загальна та короткочасна затримка | 1 * I Δn | 0 … 300 мс | 1 мс | ± (2% mv + 2 цифри)
(для RCD з I Δn = 10 мА та 0,5xI Δn невизначеності: ± (2% mv +3 цифри) |
| Загальна та короткочасна затримка | 2 * I Δn | 0 … 150 мс | 1 мс | ± (2% mv + 2 цифри)
(для RCD з I Δn = 10 мА та 0,5xI Δn невизначеності: ± (2% mv +3 цифри) |
| Загальна та короткочасна затримка | 5 * I Δn | 0 … 40 мс | 1 мс | ± (2% mv + 2 цифри)
(для RCD з I Δn = 10 мА та 0,5xI Δn невизначеності: ± (2% mv +3 цифри) |
| Вибірковий | 0,5 * I Δn | 0 … 500 мс | 1 мс | ± (2% mv + 2 цифри)
(для RCD з I Δn = 10 мА та 0,5xI Δn невизначеності: ± (2% mv +3 цифри) |
| Вибірковий | 1 * I Δn | 0 … 200 мс | 1 мс | ± (2% mv + 2 цифри)
(для RCD з I Δn = 10 мА та 0,5xI Δn невизначеності: ± (2% mv +3 цифри) |
| Вибірковий | 2 * I Δn | 0 … 200 мс | 1 мс | ± (2% mv + 2 цифри)
(для RCD з I Δn = 10 мА та 0,5xI Δn невизначеності: ± (2% mv +3 цифри) |
| Вибірковий | 5 * I Δn | 0 … 150 мс | 1 мс | ± (2% mv + 2 цифри)
(для RCD з I Δn = 10 мА та 0,5xI Δn невизначеності: ± (2% mv +3 цифри) |
- точність застосування залишкового струму: для 0,5 * I Δn : -8 … 0% для 1 * I Δn , 2 * I Δn , 5 * I Δn : 0 … 8%
- вимірювання відключення струму RCD I Δn для залишкового синусоїдального струму (тип змінного струму)
| Номінальний струм | Діапазон вимірювання | Розрізнення | Випробувальний струм | Точність |
|---|---|---|---|---|
| 10 мА | 3,3 … 10,0 мА | 0,1 мА | 0,3 x I Δn … 1,0 x I Δn | ± 5% I Δn |
| 30 мА | 9,0 … 30,0 ма | 0,1 мА | 0,3 x I Δn … 1,0 x I Δn | ± 5% I Δn |
| 100 мА | 33 … 100 мА | 1 мА | 0,3 x I Δn … 1,0 x I Δn | ± 5% I Δn |
| 300 мА | 90 … 300 мА | 1 мА | 0,3 x I Δn … 1,0 x I Δn | ± 5% I Δn |
| 500 мА | 150 … 500 мА | 1 мА | 0,3 x I Δn … 1,0 x I Δn | ± 5% I Δn |
| 1000 мА | 330 … 1000 мА | 1 мА | 0,3 x I Δn … 1,0 x I Δn | ± 5% I Δn |
- вимірювання можна починати з позитивного або негативного напівперіоду вимушеного струму витоку (змінного струму)
| Номінальний струм | Діапазон вимірювання | Розрізнення | Випробувальний струм | Точність |
|---|---|---|---|---|
| 10 мА | 3,5 … 20,0 мА | 0,1 мА | 0,35 x I Δn … 2,0 x I Δn | ± 10% I Δn |
| 30 мА | 10,5 … 42,0 мА | 0,1 мА | 0,35 x I Δn … 1,4 x I Δn | ± 10% I Δn |
| 100 мА | 35 … 140 мА | 1 мА | 0,35 x I Δn … 1,4 x I Δn | ± 10% I Δn |
| 300 мА | 105 … 420 мА | 1 мА | 0,35 x I Δn … 1,4 x I Δn | ± 10% I Δn |
| 500 мА | 175 … 700 мА | 1 мА | 0,35 x I Δn … 1,4 x I Δn | ± 10% I Δn |
- вимірювання позитивного або негативного періоду вимушеного струму витоку
| Номінальний струм | Діапазон вимірювання | Розрізнення | Випробувальний струм | Точність |
|---|---|---|---|---|
| 10 мА | 2,0 … 20,0 мА | 0,1 мА | 0,2 x I Δn … 2,0 x I Δn | ± 10% I Δn |
| 30 мА | 6 … 60 мА | 1 мА | 0,2 x I Δn … 2,0 x I Δn | ± 10% I Δn |
| 100 мА | 20 … 200 мА | 1 мА | 0,2 x I Δn … 2,0 x I Δn | ± 10% I Δn |
| 300 мА | 60 … 600 мА | 1 мА | 0,2 x I Δn … 2,0 x I Δn | ± 10% I Δn |
| 500 мА | 100 … 1000 мА | 1 мА | 0,2 x I Δn … 2,0 x I Δn | ± 10% I Δn |
- вимірювання позитивного або негативного періоду вимушеного струму витоку
- I Δn – номінальний залишковий струм
Вимірювання опору ізоляції
Діапазон вимірювання відповідно до IEC 61557-2:
- для U n = 50 В: 50 кОм … 250 МОм
- для U n = 100 В: 100 кОм … 500 МОм
- для U n = 250 В: 250 кОм … 999 МОм
- для U n = 500 В: 500 кОм … 2 ГОм
- для U n = 1000 В: 1 МОм … 4,99 ГОм
| Діапазон відображення *) | Розрізнення | Точність |
|---|---|---|
| 0,00 … 1999 кОм | 1 кОм | ± (3% mv + 8 цифр) |
| 2,00 … 19,99 МОм | 0,01 МОм | ± (3% mv + 8 цифр) |
| 20,0 … 199,9 МОм | 0,01 МОм | ± (3% mv + 8 цифр) |
| 200 … 999 МОм | 1 МОм | ± (3% mv + 8 цифр) |
| 1,00 … 4,99 ГОм | 0,01 ГОм | ± (4% mv + 6 цифр) |
| 5 … 9,99 Ом | 0,01 ГОм | невизначений |
*) не більше діапазону вимірювання для заданої напруги
| Діапазон відображення | Розрізнення | Точність |
|---|---|---|
| 0,00 … 19,99 Ом | 0,01 Ом | ± (2% mv + 3 цифри) |
| 20,0 … 199,9 Ом | 0,1 Ом | ± (2% mv + 3 цифри) |
| 200 … 400 Ом | 1 Ом | ± (2% mv + 3 цифри) |
- напруга на відкритих клемах: 4… 9 В
- вихідний струм при R <2 Ом: хв. 200 мА
- автокалібрування тестових відводів
- вимірювання для обох полярностей струму
| Діапазон відображення | Розрізнення | Точність |
|---|---|---|
| 0,1 … 99,9 lx | 0,1 lx | ± (5% mv + 2 цифри) |
| 100 … 999 lx | 1 л | ± (5% mv + 2 цифри) |
| 1,00 … 9,99 клкс | 0,01 клкс | ± (5% mv + 2 цифри) |
| 10,0 … 19,9 клкс | 0,1 клкс | ± (5% mv + 2 цифри) |
- вимірювання в люксах (lx) або футах-свічках (fc)
Трифазний реєстратор параметрів електричної мережі
Пристрій призначений для роботи з мережами:
- з номінальною частотою 50/60 Гц
- з номінальною напругою:
- 64/110 V
- 110/190 V
- 115/200 V
- 127/220 V
- 220/380 V
- 230/400 V
- 240/415 V
- 254/440 V
- 290/500 V
- Мережа постійного струму
Підтримувані мережі:
- однофазний
- двофазна із загальним N провідником,
- трифазне зіркове з’єднання N з провідником і без нього
- трифазна дельта
Параметри аналізатора:
| Параметр | Діапазон вимірювань | Макс. розрізнення | Точність | |
|---|---|---|---|---|
| Змінна напруга (TRMS) | – | 0,0 … 500 V | 0,01% U ном | ± 0,5% U ном |
| Змінний струм TRMS | – | залежно від затискача * | 0,01% I ном | ± 2% mv для mv ≥ 10% I nom ± 2% I nom для mv <10% I nom (помилка не враховує помилки затискачів) |
| Частота | – | 40,00 … 70,00 Гц | 0,01 Гц | ± 0,05 Гц |
| Активна, реактивна, явна та спотворююча сила | – | залежно від конфігурації (трансформатори, затискач) | до десяткових знаків | залежно від конфігурації (трансформатори, затискач) |
| Активна, реактивна видима енергія | – | залежно від конфігурації (трансформатори, затискач) | до десяткових знаків | як помилка живлення |
| cosφ та коефіцієнт потужності (PF) | – | 0,00 … 1,00 | 0,01 | ± 0,03 |
| Гармоніки | Напруга | що стосується змінної напруги | що стосується змінної напруги | ± 5% mv для mv ≥ 3% U nom ± 0,15% U nom для mv <3% U nom |
| Гармоніки | Поточний | що стосується змінної напруги | що стосується змінної напруги | ± 5% mv for mv ≥ 10% I nom ± 0,5% I nom for mv <10% I nom |
| THD | Напруга | 0,0 … 100,0% (щодо значення rms) | 0,1% | ± 5% |
| THD | Поточний | 0,0 … 100,0% (щодо значення rms) | 0,1% | ± 5% |
| Асиметрія напруги | Напруга і струм | 0,0 … 10,0% | 0,1% | ± 0,15% (абсолютна помилка) |
* Затискач F-1A, F-2A, F-3A: 0..3000 A (10000 A p-p )
* Затиск C-4A: 0..1000 A (3600 A p-p )
* Затискач C-5A: 0..1000 A (3600 A p-p )
* Затискач C-6A: 0..10 A (36 A p-p )
* Затискач C-7A: 0 … 100 A (360 A p-p )
| Затискачі | C-4A WACEGC4AOKR | C-5A WACEGC5AOKR | C-6A WACEGC6AOKR | C-7A WACEGC7AOKR | F-1A WACEGF1AOKR | F-2A WACEGF2AOKR | F-3A WACEGF3AOKR |
|---|---|---|---|---|---|---|---|
| Номінальний струм | 1000 А змінного струму | 1000 А змінного струму 1400 А постійного струму | 0 А змінного струму | 100 А змінного струму | 3000 А змінного струму | 3000 А змінного струму | 3000 А змінного струму |
| Макс. струм перевантаження | 1200 А змінного струму | 1000 А змінного струму 3000 А постійного струму | 20 А змінного струму | 100 А змінного струму | 10 кА змінного струму | 10 кА змінного струму | 10 кА змінного струму |
| Мінімальний вимірюваний струм | 100 мА | 500 мА | 10 мА | 20 мА | 1 А | 1 А | 1 А |
| Частота | 30 Гц… 10 кГц | Постійний струм… 5 кГц | 40 Гц… 10 кГц | 40 Гц… 1 кГц | 40 Гц… 10 кГц | 40 Гц… 10 кГц | 40 Гц… 10 кГц |
| Рівень сигналу Імпут | 1 мВ / 1 А | 1 мВ / 1 А | 100 мВ / 1 А | 500 мВ / 1 А | 38,8 мкВ / 1 А | 38,8 мкВ / 1 А | 38,8 мкВ / 1 А |
| Макс. діаметр вимірюваного шнура | 52 mm | 39 mm | 20 mm | 24 mm | 360 mm | 235 mm | 120 mm |
| Мінімальна основна точність | ≤0,5% | ≤1,5% | ≤1% | 0,5% | 1% | 1% | 1% |
| Блок живлення від акумулятора | – | + | – | – | – | – | – |
| Довжина свинцю | 2,2 m | 2,2 m | 2,2 m | 3 m | 2,2 m | 2,2 m | 2,2 m |
| Категорія вимірювань | IV 300 V | IV 300 V | IV 300 V | III 300 V | IV 600 V | IV 600 V | IV 600 V |
