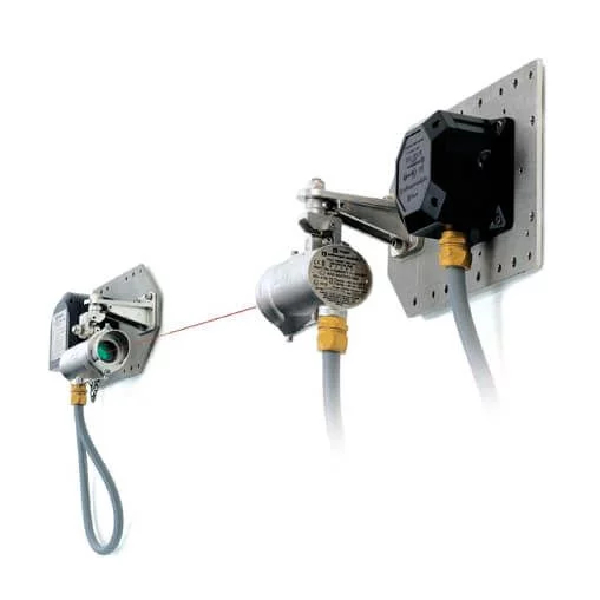

Інфрачервоний трасовий детектор газу (виявлення вуглеводнів) Searchline Excel

Детектор газу з відкритим трактом

Інфрачервоний газовий детектор Searchline Excel з відкритим трактом був розроблений для виявлення вуглеводнів у промисловому середовищі. Це особливо економічне рішення, яке може замінити до 20 стаціонарних детекторів газу на відстані 200 метрів. Він абсолютно нечутливий до сонячного світла чи інших джерел випромінювання, таких як факели, дугове зварювання або освітлення.

Лінза передавача нагрівається, щоб мінімізувати ефект конденсації, замерзання та накопичення снігу. Коли дуже холодно, нагрів SMART значно збільшується.

Чому потрібна система виявлення газу з відкритим трактом?

• Розширена зона спостереження: більша ймовірність виявлення витоку
• Дуже швидкий час відгуку (T90 <3 секунди)
• Висока чутливість, що дозволяє раніше подавати сигнали тривоги з нижчими порогами
  – Менш стратегічне розташування сповіщувачів
  – Просте встановлення та введення в експлуатацію, одна система замінює кілька точкових пристроїв

Основні переваги детектора газу з відкритим трактом Searchline Excel

• Твердотільні детектори з повною температурною компенсацією
• Подвійні смугові фільтри, які компенсують перешкоди від усіх типів туману, дощу та туману
• Симетричні нагрівальні елементи, вбудовані у вікна, забезпечують чудову продуктивність при низьких температурах
• Нечутливий до сонячної радіації
• Приклади витоків газу, які не виявляються звичайними точковими детекторами, але ідентифікуються газовими детекторами відкритого проходу:
  – Морські платформи та судна (зберігання та розвантаження)
  – Хімічні та нафтохімічні заводи
  – Газо- та нафтопроводи

Технічні характеристики детектора газу з відкритим трактом Honeywell Searchline Excel

• Доступні гази: метан, етан, пропан, бутан, пентан, етилен, пропілен, бутадієн
• Діапазон вимірювання: від 0 до 5 LELm * (нижня межа вибуховості на відстані в метрах).
• Рекомендовані параметри тривоги: 1,0 LELm та 3,0 LELm
• Довжина траєкторії
  – Коротка дальність: 5-40 м
  – Середня дальність: 40-120 м
  – Велика дальність: 120-200 м
• Час відгуку: T90 <3 сек. (за нормальних умов)
• Джерело живлення: від 18 до 32 В постійного струму
• Споживана потужність:
  – Короткий радіус дії: Передавач: 5 Вт – Приймач: 8 Вт
  – Середній і великий діапазон: Передавач: 13 Вт – Приймач: 8 Вт
• Вихідний сигнал:
  – Лінійне джерело виходу 4-20 мА або споживання (максимальний опір петлі: 600 Ом)
  – Багатоточковий цифровий вихід Modbus RS485.
• Матеріал корпусу: нержавіюча сталь 316
• Індекс захисту: IP66 і IP67
• Робоча температура: від -40°C до +65°C
• Робоча вологість: від 0 до 99% RH (без конденсації)
• Час прогріву: менше 5 хвилин (робочий) або менше 1 години (повна стабілізація)
• Вага (включно з монтажним кронштейном):
  – Короткий радіус дії: Передавач: 3,5 кг
  – Середній і великий радіус дії: Передавач: 7 кг – Приймач: 3,5 кг
• Сертифікати безпеки: ATEX, IECEx, UL, CSA, FM, ГОСТ Незалежна оцінка за IEC61508

* Щоб дізнатися LELm, просто помножте розмір газової хмари на його концентрацію, таким чином 1 LELm відповідає 100% LEL на 1 метр або 50% LEL на 2 метри.
