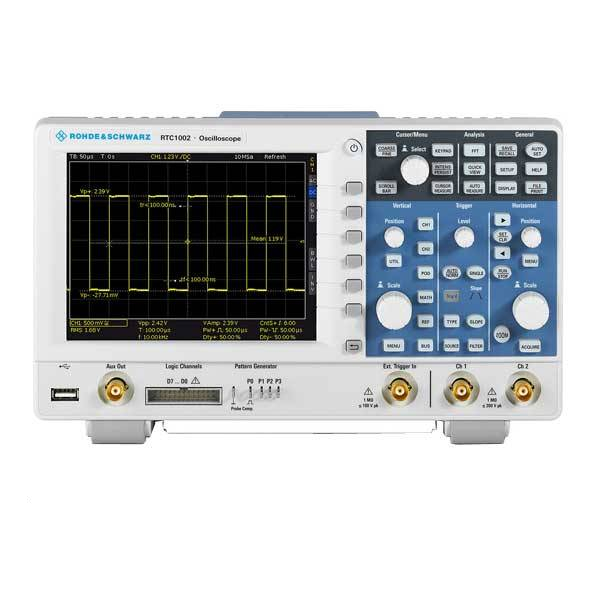

Цифровий осцилограф : 2 канали, 50 МГц R&S RTC1002
R&S RTC1002 – цифровий осцилограф.
| Категорія: | Осцилографи |
| Бренд: | R&S | Німеччина |
| Артикул (SKU): | PS-5395 |
Опис: Цифровий осцилограф : 2 канали, 50 МГц R&S RTC1002
R&S RTC1002 – цифровий осцилограф серії RTC1000, що являє собою прилад “X-в-одному”, об’єднуючи в одному пристрої функції осцилографа, логічного аналізатора, аналізатора протоколів, аналізатора спектра, генератора цифрових послідовностей, функціонального генератора, цифрового вольтметра і тестера компонентів.
Великий набір функцій осцилографа адресований найширшої групі користувачів – від розробників електроніки до інженерів по ремонту та обслуговуванню і викладачів. Осцилографи даної серії включають широкий спектр опцій модернізації.
Ключові риси R&S RTC1002
1. Висококласне апаратне забезпечення захоплення даних для отримання точних результатів вимірювань
- Частота дискретизації до 2 млрд відліків / с
- Глибина пам’яті до 2 млн відліків
- Вимірювання з низьким рівнем шуму завдяки найсучаснішим АЦП
- Універсальні вимірювальні функції і швидке отримання результатів
2. Широкий вибір автоматичних функцій вимірювання
- Функція QuickView: основні результати одним натисканням кнопки
- Тестування по масці: просте створення нової маски декількома натисканнями клавіш
- БПФ: простий спосіб аналізу спектра сигналів
3. Осцилограф 10-в-1
- осцилограф
- логічний аналізатор
- аналізатор протоколів
- Генератор сигналів і цифрових послідовностей
- цифровий вольтметр
- Тестер компонентів
- Режим частотного аналізу
- Випробування на відповідність масці
4. Перспективність і масштабованість
- Безкоштовні оновлення вбудованого ПЗ
- Модернізація смуги пропускання по необхідності
- Опції аналізу послідовних шин через програмні ключі
Технічні характеристики R&S RTC1002
| Параметр | Значення | |
|---|---|---|
| Система вертикального відхилення | ||
| кількість каналів | 2 | |
| Смуга пропускання (-3дБ) | 50 МГц | |
| Час наростання (розрахункове) | 7 нс | |
| вхідний імпеданс | 1 МОм ± 2% і 14 пФ ± 2 пФ | |
| Чутливість по входу | при максимальній смузі пропускання у всіх діапазонах | від 1 мВ / діл. до 10 В / діл. |
| Точність посилення по постійній напрузі | зміщення і позиція = 0, максимальна зміна робочої температури ± 5 ° C після саморегулировки | |
| вхідна чутливість у всіх діапазонах | 3% | |
| Система збору даних | ||
| Максимальна частота дискретизації (в реальному масштабі часу) | 1 млрд відліків / с, 2 млрд відліків / с (в режимі чергування) | |
| Пам’ять для зібраних даних | 1 млн відліків, 2 млн відліків (в режимі чергування) | |
| Система горизонтального відхилення | ||
| Діапазон тимчасової розгортки | від 1 нс / діл. до 100 с / діл. | |
| Система синхронізації (запуску) | ||
| типи запуску | базова модель | по фронту, по тривалості, по відеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), за шаблоном, з таймаут |
| опція | PC, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN | |
| Функції аналізу і вимірювань | ||
| Функція швидкого виведення QuickView | при натисканні кнопки доступні виміряні величини виводяться безпосередньо на екран і безперервно оновлюються | розмах напруги, покладе. / негативні. пік, час наростання / спаду, середнє значення, середньоквадратичне значення, період, частота |
| автоматизовані виміри | тривалість пакета, кількість позитивних / негативних імпульсів, кількість спадаючих / наростаючих фронтів, середнє значення, СКЗ періоду, СКЗ, середній період, пік ±, частота, період, амплітуда, рівень підстави, покладе. / негативні. викид, тривалість імпульсу, коефіцієнт заповнення ±, час наростання / спаду, затримка, фаза | |
| Математичні операції з сигналом | додавання, віднімання, множення, ділення, БПФ | |
| опція MSO | ||
| цифрові канали | 8 (1 логічний пробник) | |
| Частота дискретизації | 1 млрд відліків / с | |
| Пам’ять для зібраних даних | 1 млн відліків | |
| Опція генератора сигналів | ||
| Роздільна здатність, частота дискретизації | 8 біт, 978 тис. Відліків / с | |
| амплітуда | високоімпедансное стан; 50 Ом | від 60 мВ до 6 В (вразмах); від 30 мВ до 3 В (вразмах) |
| Зсув пост.составл. | синусоїдальний | від 0,1 Гц до 50 кГц |
| імпульсний / прямокутний і пилкоподібний / трикутний | від 0,1 Гц до 10 кГц | |
| Опція 4-розрядного генератора цифрових послідовностей (шаблонів) | ||
| програмований шаблон | інтервал дискретизації | від 20 нс до 42 с, вище / нижче |
| обсяг пам’яті | 2048 відліків | |
| 4-розрядний лічильник | частота | від 100 мГц до 50 МГц |
| меандр | частота | від 1 мГц до 500 кГц |
| цифровий вольтметр | ||
| вимірювання | Постійна напруга, СКЗ змінного і постійного напруги, СКЗ змінної напруги | до 3 розрядів |
| частотомір | ||
| Розширення | 6-розрядний дисплей | |
| Загальні дані | ||
| екран | 6,5 “, кольоровий VGA дисплей (640 × 480 пікселів) | |
| інтерфейси | 1 × USB-хост, додатковий USB, LAN | |
| акустичний шум | максимальний рівень звукового тиску на відстані 0,3 м | 30,4 дБ (A) |
| Габарити (Ш х В х Г) | 285 мм × 175 мм × 140 мм | |
| маса | 1,7 кг | |
