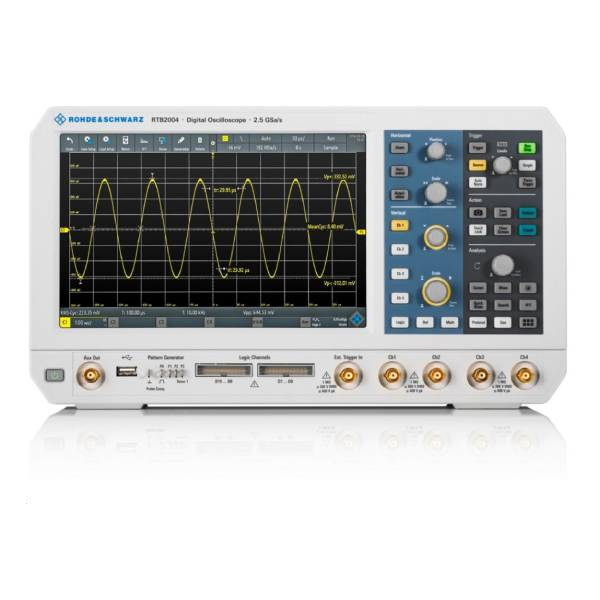

Осцилограф 4/16 каналів, 300 МГц R&S RTB2K-COM4
R&S RTB2K-COM4 – осцилограф 4/16 канали, 300 МГц.
| Категорія: | Осцилографи |
| Бренд: | R&S | Німеччина |
| Артикул (SKU): | PS-7647 |
Опис: Осцилограф 4/16 каналів, 300 МГц R&S RTB2K-COM4
R&S RTB2K-COM4 – 4-канальний осцилограф із смугою пропускання 300 МГц, частотою дискретизації 2,5 Гвиб./с, 10-бітним аналого-цифровим перетворювачем, глибиною пам’яті 20 Мпіксів і сенсорним дисплеєм 25,7 см (1280×800 пікселів). Включає MSO з 16-канальним логічним аналізатором, 1-канальним генератором сигналів і шаблонів, а також усіма опціями декодера.
Найбільший дисплей 25,7 см (10,1 дюйма) з найвищою роздільною здатністю 1280 × 800 пікселів у своєму класі, ємнісний сенсорний екран для швидкої навігації в спливаючих меню та сенсорна функція для легкого налаштування масштабу, збільшення або переміщення форми сигналу – працює так само, як ваш смартфон.
10-розрядний аналого-цифровий перетворювач забезпечує чотириразове покращення порівняно зі звичайними 8-розрядними аналого-цифровими перетворювачами. Ви отримуєте чіткіші форми сигналу з більшою кількістю деталей.
Глибина пам’яті 10 M вибірок доступна для кожного каналу, якщо всі канали активні. При чергуванні доступні 20 млн вибірок. Це в 10 разів більше, ніж пропонують аналогічні осцилографи. Це фіксує довші послідовності сигналів для отримання більшої кількості результатів аналізу.
R&S® RTB2K-COM4 дає користувачам більше, ніж просто осцилограф. Він також має можливості для логічного аналізатора, аналізатора протоколів, генератора сигналів і шаблонів і цифрового вольтметра. Спеціальні робочі режими для частотного аналізу, маскових тестів і тривалого збору даних також інтегровані. Налагодження всіх типів електронних систем є простим і ефективним – і задовольняє найважливіше правило захисту інвестицій за дуже привабливою ціною.
Ключові риси R&S RTB2K-COM4
Осцилограф
Завдяки частоті дискретизації до 2,5 Гвибірок/с і глибині пам’яті до 20 Мвибірок осцилограф R&S® RTB2K-COM4 перевершує свій клас. Швидкість оновлення сигналів понад 50 000 сигналів/с забезпечує чутливий прилад, який надійно вловлює помилки сигналу. Включені стандартні інструменти забезпечують швидкі результати, наприклад QuickMeas, маскові тести, ШПФ, математика, курсори та автоматичні вимірювання, включаючи статистику.
Логічний аналізатор
Опція R&S®RTB-B1 перетворює кожен R&S® RTB2K-COM4 на інтуїтивно зрозумілий MSO з 16 додатковими цифровими каналами. Осцилограф фіксує та аналізує сигнали від аналогових і цифрових компонентів вбудованої конструкції – синхронно та в часовій кореляції один з одним. Наприклад, затримку між входом і виходом аналого-цифрового перетворювача можна зручно визначити за допомогою вимірювань курсора.
Аналізатор протоколів
Такі протоколи, як I2C, SPI та CAN/LIN, часто передають керуючі повідомлення між інтегральними схемами. R&S® RTB2K-COM4 має різноманітні параметри для активації та декодування послідовних інтерфейсів залежно від протоколу. Можливий вибірковий збір і аналіз відповідних подій і даних. Завдяки апаратній реалізації забезпечується плавна робота та висока частота оновлення навіть для тривалих зборів. Це вигідно, наприклад, для захоплення кількох пакетованих сигналів послідовної шини.
Генератор хвиль і шаблонів
Додатковий генератор сигналів R&S®RTB-B6 зі швидкістю до 50 Мбіт/с корисний для освітніх цілей і для впровадження прототипу обладнання. Крім звичайних синусоїдальних, прямокутних/імпульсних, змінних і шумових сигналів, він виводить довільні форми сигналів і 4-бітні зразки сигналів. Сигнали та шаблони можна імпортувати як файли CSV або скопіювати з осцилографів. Перед відтворенням сигналів користувач може попередньо переглянути їх, щоб швидко перевірити правильність сигналу. Можна використовувати попередньо визначені шаблони, наприклад, для I2C, SPI, UART і CAN/LIN.
Цифровий вольтметр
R&S® RTB2K-COM4 має трирозрядний вольтметр (DVM) і шестирозрядний лічильник частоти на кожному каналі для одночасних вимірювань. Функції вимірювання включають DC, AC+DCRMS і ACRMS – включені в комплект поставки.
Режим частотного аналізу
Несправності, які важко знайти, часто є результатом взаємодії між сигналами часу та частоти. Функція FFT R&S® RTB2K-COM4 активується натисканням кнопки та простим введенням центральної частоти та діапазону. Завдяки високопродуктивній функції ШПФ осцилографів R&S® RTB2K-COM4 можна аналізувати сигнали до 128 тис. точок. Інші практичні інструменти включають вимірювання курсором і автоналаштування в частотній області.
Масковий тестовий режим
Тести маски швидко виявляють, чи знаходиться конкретний сигнал у визначених межах допуску. Використовуючи статистичну оцінку «пройшов/не пройшов», вони оцінюють якість і стабільність тестованого обладнання. Аномалії сигналу та несподівані результати швидко визначаються. При порушенні маски вимірювання припиняється. Кожне порушення може генерувати імпульсний вихід на роз’ємі AUX-OUT на R&S® RTB2K-COM4. Цей імпульсний вихід можна використовувати для запуску дій у налаштуваннях вимірювання.
Історія та режим сегментованої пам’яті
Опція функції історії R&S®RTB-K15 збільшує обсяг пам’яті з 10 млн вибірок до 160 млн вибірок. Користувачі прокручують минулі отримані дані та аналізують дані за допомогою всіх інструментів осцилографа, наприклад, декодування протоколу та логічних каналів. Послідовний протокол і послідовності імпульсів записуються практично без перерв.
Подібні товари
Цифровий накопичувальний осцилограф Siglent SDS2000X HD
Ціна за запитом
- Моделі 100, 200, 350 МГц
- 12-бітна висока роздільна здатність
- Довжина запису до 200 Mpts
- Швидкість захоплення форми сигналу до 500 000 wfm/s (режим послідовності)
- Частота дискретизації до 2 Гвиб./с (режим чергування)
- Великий 10,1-дюймовий TFT-LCD дисплей з роздільною здатністю 1024 * 600
- Запуск і декодер послідовної шини, підтримує протоколи I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT і Manchester

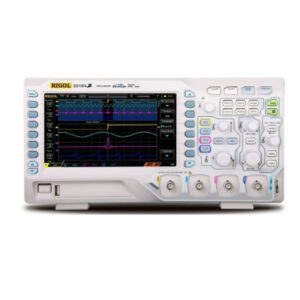

Цифровий осциллограф Rigol DS1054Z
Ціна за запитом
Цифровий осцилограф Rigol DS1054Z надає користувачам широкі можливості за доступною ціною. Завдяки інноваційній технології UltraVision, великій глибині запису, наявності чотирьох каналів, високій швидкості захоплення осцилограм цифровий осцилограф...

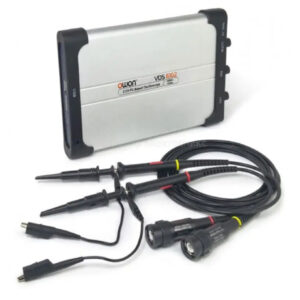

Цифровий осцилограф (PC USB, 2×100МГц, 8 біт) OWON VDS6102
