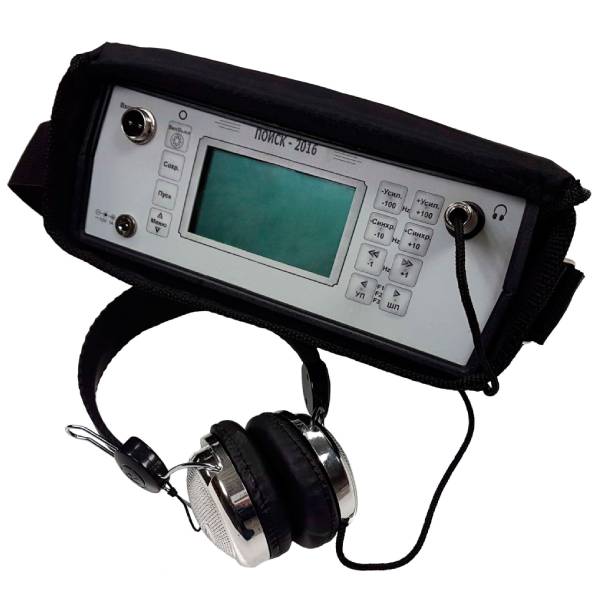

Приймач для пошуку місць пошкоджень у силових кабелях ПОШУК-2016

Приймач «ПОШУК-2016» є найновішою версією із серії приймачів “ПОШУК”. Приймач «ПОШУК-2016» призначений для пошуку траси кабелю або трубопроводу та пошкоджень будь-якого типу в будь-яких силових кабелях напругою (0,4-35) кВ електроакустичним, індукційним та потенційним методами.

Приймач ПОШУК-2016 ппризначений для пошуку пошкоджень будь-якого типу в будь-яких силових кабелях напругою (0,4-35) к електроакустичним, індукційним і потенційними методами. Приймач може бути використаний:

• для визначення електроакустичним методом місця пошкодження підземних силових кабелів при іскровому пробою жили на оболонку (спільно з генераторами електроакустичних ударних хвиль у складі пошукових електролабораторій та стендів);
• для визначення електроакустичним методом місця пошкодження підземних силових кабелів при глухому однофазному замиканні жили кабелю на оболонку (спільно з генераторами електроакустичних ударних хвиль у складі пошукових електролабораторій та стендів);
• для вирішення електроакустичним методом задачі вибору певного кабелю з пучка відкритих кабелів; визначення місць поганого контакту оболонки з кабельною муфтою;
• визначення траси кабелю та пошуку місця пошкодження індукційним методом (спільно з генератором звукової частоти);
• визначення глибини залягання кабелю; визначення місця витоку в ізоляції оболонки кабелю зі зшитого поліетилену або газопроводу потенційним методом на постійній та змінній напрузі; визначення місця витоку в ізоляції жили низьковольтного кабелю на ґрунт потенційним методом. На приймач ПОШУК та спосіб виявлення несправності отримано патент на винахід 59888 A/G01R31/08.

Ключові риси ПОШУК-2016

• розроблений для ефективного відшукання пошкоджень виду “глухе” коротке замикання жили на оболонку;
• компактний мікропроцесорний приймач-трасошукач;
• універсальний, включає 3 основні методи пошуку пошкоджень в кабельній лінії: індукційний, електроакустичний, потенційний (на змінній і постійній напрузі);
• У приймачі використовується метод підсумовування вибірок акустичного сигналу з усереднення та накопиченням, що забезпечує ефективне виділення дуже слабких акустичних сигналів на тлі перешкод;
• У приймачі використовується синхронізація від електромагнітного імпульсу струму розряду генератором акустичних ударних імпульсів ГАУВ, що протікає по оболонці кабелю, що забезпечує прив’язку акустичного сигналу до електромагнітного імпульсу;
• Виведення інформації в осцилографічному вигляді на РКІ забезпечує можливість визначення затримки акустичного імпульсу щодо електромагнітного і, отже, відстані до джерела акустичних імпульсів;
• У приймачі використовується оригінальна система шумоподавлення, що регулюється, що дозволяє різко знизити рівень індустріальних електромагнітних перешкод на виході приладу при роботі в індукційному режимі;
• Завдяки широкому діапазону сигналів, що приймаються, прилад можна застосовувати в комплекті з будь-яким стабільним за частотою генератором звукової частоти. (Частота генератора повинна змінюватися більше ±2Гц.)
• тривалий час безперервної роботи – до 20 годин.

Технічні характеристики ПОШУК-2016
