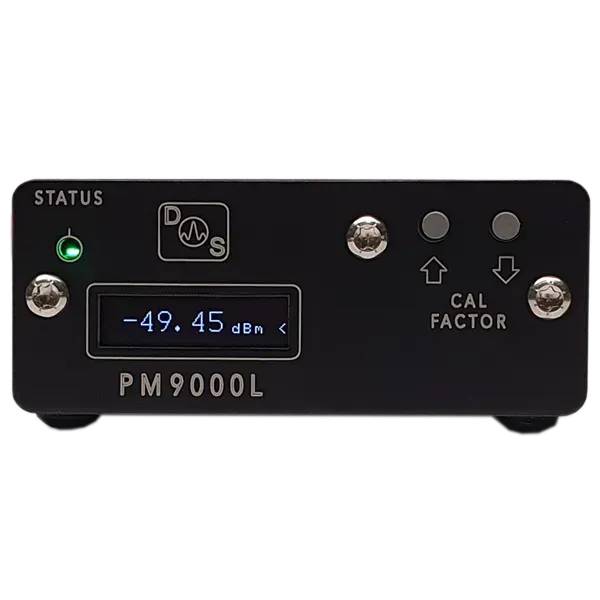

Портативний USB вимірювач потужності мікрохвильового сигналу PM9000LR1
Вимірювач ВЧ потужності PM9000 дозволяє швидко і точно вимірювати сигнали будь-якої модуляції в діапазоні 10 МГц – 9 ГГц.
-
Динамічний діапазон: 35–60 дБ, залежно від частоти.
-
Точність: ±1,0 дБ при вимірюванні від 0 до -30 дБм.
-
Легке калібрування через передню панель або програмне забезпечення.
Простота та надійність у кожному вимірюванні.
| Категорія: | Вимірювачі потужності сигналу |
| Бренд: | DS Instruments | США |
| Артикул (SKU): | PS-1743 |
Опис: Портативний USB вимірювач потужності мікрохвильового сигналу PM9000LR1
PM9000LR1 – це компактний і гнучкий інструмент для вимірювання потужності RF-сигналів (радіочастотних) з будь-якою модуляцією у широкому діапазоні частот від 10 МГц до 9 ГГц.
Основні характеристики PM9000LR1
- Діапазон динаміки: змінюється в залежності від частоти, зазвичай від 35 дБ при 9 ГГц до 60 дБ при 2 ГГц.
- Точність вимірювань: ±1,0 дБ у діапазоні від 0 дБм до -30 дБм при правильній калібруванні частоти.
- Калібрування частоти: легко налаштовується з передньої панелі або через програмне забезпечення.
Інтерфейси та управління PM9000LR1
- USB-підключення: прилад підключається до ПК як віртуальний COM-порт і підтримує стандартні текстові команди SCPI для автоматизованих тестів та збору даних.
- Передня панель та OLED-дисплей: дозволяють працювати у автономному режимі без ПК, що робить PM9000LR1 зручним як для портативного використання, так і для лабораторних вимірювань.
- Живлення: через стандартний USB-порт, можливе використання ПК, USB-хаба, літієво-іонного акумулятора або зарядного пристрою для смартфона.
Важливі застереження PM9000LR1
- Не перевищувати максимальну потужність +20 дБм на вхідному порті приладу.
- Вимірювання потужності можуть бути неточними, якщо калібрувальний коефіцієнт не встановлений для конкретної частоти.
Технічні характеристики PM9000LR1
| Параметр | Мінімум | Максимум | Типове | Одиниці |
|---|---|---|---|---|
| Діапазон вхідних частот | 10 | 9000 | – | МГц |
| Динамічний діапазон (0,01 – 2,0 ГГц) | 12 | +20 | 15 | дБм |
| Динамічний діапазон (2,0 – 6,0 ГГц) | –30 | +9 | 0,01 | дБм |
| Динамічний діапазон (6,0 – 9,0 ГГц) | –35 | +5 | ±0,75 | дБм |
| Максимальна потужність на вході (рівень ушкодження) | – | 500 | ±0,20 | дБм |
| Вхідний імпеданс | 50 | – | – | Ом |
| Повернення сигналу на SMA-вході | 1 | 50 | – | дБ |
| Роздільна здатність | 4,5 | 5,4 | 0,01 | дБ |
| Абсолютна точність потужності | ±2,00 | ±0,75 | ±0,75 | дБ |
| Відносна точність потужності | ±0,50 | ±0,25 | ±0,25 | дБ |
| Температурна стабільність | – | – | ±0,20 | дБ |
| Архітектура вимірювача потужності | – | – | RMS | – |
| Швидкість вимірювання | 25 | 100 | 100 | мс |
| Діапазон усереднення | 1 | 10 | 10 | – |
| Вхідна напруга | 4,5 | 5,0 | 5,0 | ВDC |
| Споживаний струм | 25 | 450 | 175 | мА |
| Діапазон робочих температур | – | 60 | 25 | °C |
