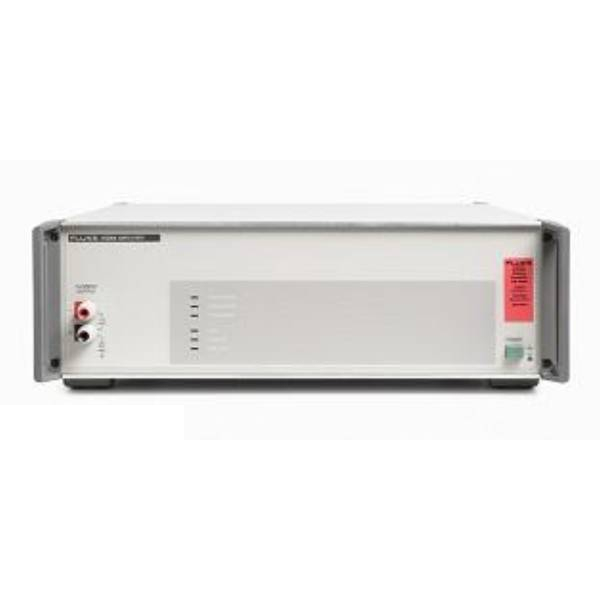

Підсилювач Fluke 5725A

Підсилювач Fluke 5725A розширює можливості універсального калібратора серії 5700A на функції напруги змінного струму, змінного струму та постійного струму. Пристрій 5725A функціонує під повним контролем калібраторів серії 5700A за інтерфейсним кабелем, що поставляється з 5725A.

Удосконалення функції напруги змінного струму пристроїв 5700A/5720A, що забезпечуються пристроєм 5725A:

• Збільшення граничної частоти до 100 кГц при напрузі 750 В та до 30 кГц при напрузі 1100 В;
• Збільшення максимального струму навантаження до 70 мА при частотах вище 5 кГц та до 50 мА при частотах нижче 5 кГц;
• Збільшення межі ємнісного навантаження до 1000 пФ.

Вихід напруги з 5725A надходить на передні чи задні клеми калібратора серії 5700A. Це дозволяє уникнути необхідності перекомутації кабелів під час процедури, що вимагає використання стандартних і посилених вихідних сигналів калібратора.

Клеми OUTPUT, що знаходяться на передній або задній панелі 5725A, призначені тільки для струмового вихідного сигналу. На них подається постійний та змінний струм розширеного діапазону. Оскільки у більшості вимірювальних приладів з великим діапазоном струму використовуються окремі клеми для великого струму, згадана конфігурація зазвичай дозволяє уникнути перемикання кабелів під час процедури. Якщо потрібно подати струм з одного виходу, калібратор серії 5700A можна налаштувати так, щоб сигнали всіх струмових виходів проходили через клеми пристрою 5725A.

Робочі режими та діапазони моделі 5725A:

• Напруга змінного струму: від 220 до 1100 В, середньоквадратичне значення, до 70 мА (50 мА < 5 кГц), від 40 Гц до 30 кГц; від 220 до 750 В, середньоквадратичне значення до 70 мА, від 30 кГц до 100 кГц
• Постійний струм: від 0 до ±11 A
• AC current: Змінний струм: від 1 до 11 А, середньоквадратичне значення, від 40 Гц до 10 кГц
