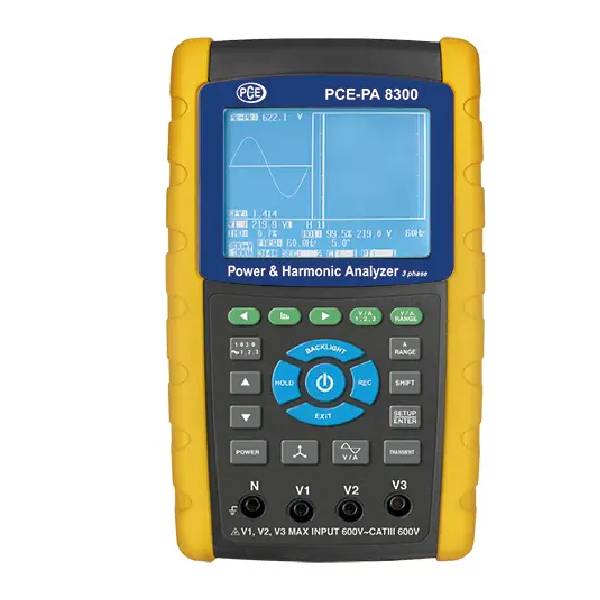

Аналізатор потужності 3-фазний PCE-PA 8300-1

Ціна: За запитом

Категорія:	Аналізатори якості електроенергії
Бренд:	PCE Instruments \| Німеччина
Артикул (SKU):	PS-7229

Опис: Аналізатор потужності 3-фазний PCE-PA 8300-1

PCE-PA 8300-1 3-фазний вимірювач потужності / 3-фазний аналізатор потужності
Міцний корпус, пам’ять на SD карті, графічний LCD дисплей, а також вимірювання явної, активної та реактивної потужності. Лічильник PCE-PA 8300 є ідеальним інструментом для аналізу потужності та гармонік, а також для вимірювання потужності мережі.

Комплект 2: Включає 3 гнучкі котушки Роговського для вимірювання до 3000 A AC

Основні характеристики:

Діапазон вимірювання напруги: 10 В … 600 В AC
Діапазон вимірювання струму: 30 A … 3000 A AC (Комплект 2)
Діапазон вимірювання потужності: 0 кВт … 9.999 МВт (VA/VAR)
Одночасне відображення гармонік і форми хвилі
Графічна фаза (phasor) діаграма
Захоплення транзієнтів, включаючи просідання, підвищення і відключення
Пам’ять на SD карті
Графічний LCD дисплей
Міцний корпус
Сумісність з вимірювальними кліщами різних виробників
Налаштовуваний інтервал резервування для тривалого збору даних
Автонастройка діапазону вимірювання (AC V)
Вимірювання ефективності потужності, кута затримки і частоти
Вимірювання явної, активної та реактивної потужності
Вимірювання спектру гармонік до 50-го порядку

Технічні характеристики:

Вимірювання напруги (AC V)

Діапазон вимірювання	Роздільна здатність	Точність
10 В … 600 В (фаза до нейтралі)	0.1 В	±(0.5 % + 0.5 В)
10 В … 600 В (фаза до фази)	0.1 В	±(0.5 % + 0.5 В)

Вимірювання струму (AC A) — Комплект 2

Діапазон вимірювання	Роздільна здатність	Точність
30 A	0.001 A (< 10 A), 0.01 A (≥ 10 A)	±(0.5 % + 0.1 A)
300 A	0.01 A (< 10 A), 0.1 A (≥ 10 A)	±(0.5 % + 0.5 A)
3000 A	0.1 A (< 1000 A), 1 A (≥ 1000 A)	±(0.5 A + 5 A)

Активна потужність

Діапазон вимірювання	Роздільна здатність	Точність
0 кВт … 9.999 кВт	0.001 кВт	±(1 % + 0.008 кВт)
10 кВт … 99.99 кВт	0.01 кВт	±(1 % + 0.08 кВт)
100 кВт … 999.9 кВт	0.1 кВт	±(1 % + 0.8 кВт)
1 МВт … 9.999 МВт	0.001 МВт	±(1 % + 0.008 МВт)

Явна потужність

Діапазон вимірювання	Роздільна здатність	Точність
0 KVA … 9.999 KVA	0.001 KVA	±(1 % + 0.008 KVA)
10 KVA … 99.99 KVA	0.01 KVA	±(1 % + 0.08 KVA)
100 KVA … 999.9 KVA	0.1 KVA	±(1 % + 0.8 KVA)
1 MVA … 9.999 MVA	0.001 MVA	±(1 % + 0.008 MVA)

Реактивна потужність

Діапазон вимірювання	Роздільна здатність	Точність
0 KVAR … 9.999 KVAR	0.001 KVAR	±(1 % + 0.008 KVAR)
10 KVAR … 99.99 KVAR	0.01 KVAR	±(1 % + 0.08 KVAR)
100 KVAR … 999.9 KVAR	0.1 KVAR	±(1 % + 0.8 KVAR)
1 MVAR … 9.999 MVAR	0.001 MVAR	±(1 % + 0.008 MVAR)

Активна енергія

Діапазон вимірювання	Роздільна здатність	Точність
0 KWh … 9.999 KWh	0.001 KWh	±(2 % + 0.008 KWh)
10.00 KWh … 99.99 KWh	0.01 KWh	±(2 % + 0.08 KWh)
100.0 KWh … 999.9 KWh	0.01 KWh	±(2 % + 0.8 KWh)
1 MWh … 9.999 MWh	0.001 MWh	±(2 % + 0.008 MWh)

Явна енергія

Діапазон вимірювання	Роздільна здатність	Точність
0 KVARh … 9.999 KVARh	0.001 KVARh	±(2 % + 0.008 KVARh)
10.00 KVARh … 99.99 KVARh	0.01 KVARh	±(2 % + 0.08 KVARh)
100.0 KVARh … 999.9 KVARh	0.01 KVARh	±(2 % + 0.8 KVARh)
1 MVARh … 9.999 MVARh	0.001 MVARh	±(2 % + 0.008 MVARh)

Коефіцієнт потужності (PF)

Діапазон вимірювання	Роздільна здатність	Точність
0 … 1	0.01	± 0.04

Кут затримки

Діапазон вимірювання	Роздільна здатність	Точність
-180° … +180°	0.1°	±1°

Частота

Діапазон вимірювання	Роздільна здатність	Точність
45 Hz … 65 Hz	0.1 Hz	± 0.1 Hz

Гармоніки напруги AC при 50 / 60 Гц

Діапазон вимірювання	Роздільна здатність	Точність
1 … 20-й порядок	0.001 … 1 A	±(2 % + 0.5 A)
21 … 30-й порядок	0.001 … 1 A	±(2 % + 0.5 A)
21 … 50-й порядок	0.001 … 1 A	Не зазначено

Загальні характеристики:

Дисплей: 3.7 дюймів / 94 мм точковий матричний LCD (320 * 240 пікселів) з підсвічуванням
Стандарти безпеки: IEC1010CAT III 600V
Вхідний опір AC V: 10 МΩ
Частотний діапазон струмових кліщів: 40 Гц … 1 кГц
Захист від перевантаження:
AC V: 720 В RMS
AC A: 1300 A (із струмовими кліщами)
Пам’ять: SD картка
Інтервал оновлення: 1 секунда
Живлення: 8 x 1.5 V AA батарей, адаптер 9 V
Споживання: 300 мА для пристрою, 34 мА для струмових кліщів
Максимальний діаметр проводу: 50 мм
Вага: Пристрій 948 г, струмові кліщі 467 г
Розміри пристрою: 225 мм x 125 мм x 64 мм
Розміри струмових кліщів: 210 мм x 64 мм x 33 мм, діаметр захоплення: 86 мм

Комплектація:

1 x PCE-PA 8300 3-фазний лічильник потужності / аналізатор
3 x Гнучкі котушки Роговського (Комплект 2)
4 x Ізольовані крокодили
4 x Безпечні випробувальні проводи
6 x 1.5 V AA батарей
1 x 9 V адаптер
1 x SD картка
1 x Портативний кейс
1 x Інструкція по експлуатації

Цей пристрій є універсальним інструментом для аналізу потужності та гармонік в промислових і комерційних електричних системах, пропонуючи точні вимірювання і можливість тривалого моніторингу через SD карту.
