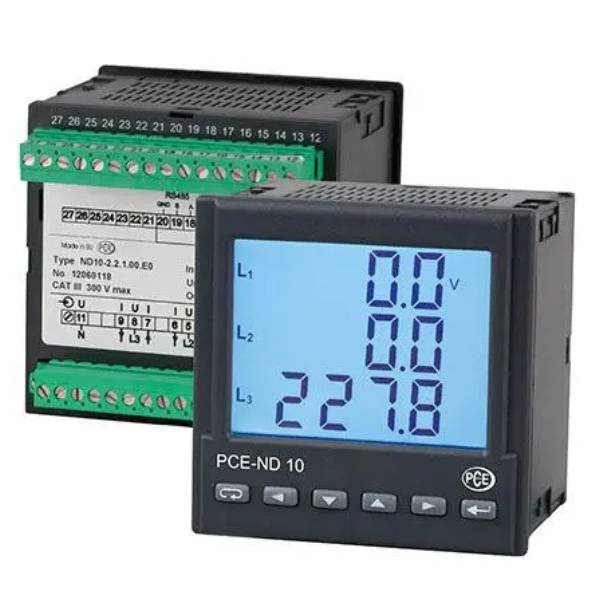

Аналізатор потужності 3-фазний PCE-ND10

3-фазний лічильник енергії / 3-фазний аналізатор потужності PCE-ND10
Призначений для постійної установки / Освітлений дисплей 3,5″ / 2 виходи для тривоги / Імпульсний вихід / Інтерфейс Modbus RTU / Захист передньої панелі за стандартом IP65 / Розпізнавання фази / Вимірювання та відображення потужності, напруги, коефіцієнта потужності, кута фази тощо.

3-фазний лічильник енергії / аналізатор потужності здатний виконувати вимірювання струму, напруги та потужності в 3-фазних системах. За допомогою відповідних перетворювачів також можна вимірювати високі значення струму та напруги. Пристрій розроблений для монтажу в панелі з вирізом 92 x 92 мм. Передня частина пристрою має захист від пилу та водяних бризок згідно стандарту IP65.

Всі виміряні значення відображаються на великому освітленому дисплеї 3-фазного лічильника. Через інтерфейс Modbus RTU також можна передавати дані. Функція тривоги дозволяє встановлювати граничні значення, при перевищенні або зниженні яких спрацьовує сигнал тривоги. Налаштування можна здійснювати за допомогою кнопок на передній панелі пристрою.

Основні характеристики:

• Лічильник енергії для монтажу в панель (92 x 92 мм)
• Вимірювання: U, I, f, P, Q, S, PF тощо
• Живлення через вхід напруги
• Функція тривоги
• Розпізнавання неправильної черговості фаз
• Імпульсний вихід активної енергії
• Захист передньої панелі за стандартом IP65
• Освітлений дисплей 3,5″ LCD
• Простота установки
• Інтерфейс RS485 Modbus

Технічні характеристики:

Струм

• 1 A: Діапазон від 0,00 до 1500 A
• Діапазон вимірювання: 0,005 A … 1,2 A AC
• Точність: ±0,2 % від діапазону вимірювання
• 5 A: Діапазон від 0,00 до 60000 A
• Діапазон вимірювання: 0,025 A … 6 A AC
• Точність: ±0,2 % від діапазону вимірювання

Напруга L-N

• 230 V: Діапазон від 0,0 до 1,012 MV
• Діапазон вимірювання: 195 … 253 V AC
• Точність: ±0,2 % від виміряного значення
• 290 V: Діапазон від 0,0 до 1,200 MV
• Діапазон вимірювання: 246 … 300 V AC
• Точність: ±0,2 % від виміряного значення

Напруга L-L

• 400 V: Діапазон від 0,0 до 1,752 MV
• Діапазон вимірювання: 340 … 440 V
• Точність: ±0,5 % від виміряного значення
• 500 V: Діапазон від 0,0 до 2,000 MV
• Діапазон вимірювання: 425 … 520 V
• Точність: ±0,5 % від виміряного значення

Частота

• Діапазон від 47,0 до 63,0 Гц
• Точність: ±0,2 % від виміряного значення

Потужність

• Активна потужність: Діапазон від -9999 до 9999 MW
• Діапазон вимірювання: -1,52 … 1,52 кВт
• Точність: ±0,5 % від діапазону вимірювання
• Реактивна потужність: Діапазон від -9999 до 9999 Mvar
• Діапазон вимірювання: -1,52 … 1,52 Mvar
• Точність: ±0,5 % від діапазону вимірювання
• Явна потужність: Діапазон від 0,00 VA до 9999 MVA
• Діапазон вимірювання: 1,0 VA … 1,52 VA
• Точність: ±0,5 % від діапазону вимірювання

Коефіцієнт потужності (PF), Cos φ, Tan φ, Кут фази (φ)

• PF, Cos φ: Діапазон від -1 до 1
• Точність: ±1 % від діапазону вимірювання
• Фазовий кут (φ): Діапазон від -180 до 180°
• Точність: ±0,5 % від виміряного значення

Енергомір:

• Спожита активна енергія: 0 … 99,999,999 кВт·год
• Точність: ±0,5 % від діапазону вимірювання
• Відпущена активна енергія: 0 … 99,999,999 кВт·год
• Точність: ±0,5 % від діапазону вимірювання
• Спожита реактивна енергія: 0 … 99,999,999 кВт·год
• Точність: ±0,5 % від діапазону вимірювання
• Відпущена реактивна енергія: 0 … 99,999,999 кВт·год
• Точність: ±0,5 % від діапазону вимірювання

Гармонічні спотворення (THD):

• Діапазон від 0 до 100 %
• Точність: ±5 % від діапазону вимірювання

Загальні технічні характеристики:

• Релейний вихід: 2 виходи (макс. 250 В AC / 0,5 A)
• Імпульсний вихід активної енергії: O/C (NPN), клас A згідно EN62053-31
• Напруга: 18 … 27 В
• Струм: 10 … 27 мА
• Інтерфейс RS485 Modbus RTU:
• Швидкість передачі: 4800 / 9600 / 19200 / 38400 біт/с
• Формати: 8N2 / 8E1 / 8O1 / 8N1
• Дисплей: Монохромний 3,5″ LCD (підсвічуваний)
• Живлення: Вхід напруги від L3 (195 … 253 В AC / 47 … 62 Гц; 246 … 300 В AC / 47 … 62 Гц)
• Умови експлуатації: -20 … 55°C, 25 … 95 % RH
• Умови зберігання: -30 … 70°C (без конденсації)
• Електрична безпека: EN 61010-1
• Розміри: 96 x 96 x 77 мм
• Виріз для панелі: 92 x 92 мм
• Вага: ~300 г
• Захист: IP65

Комплект поставки:

• 1 x 3-фазний лічильник потужності PCE-ND10
• 2 x з’єднувальні клеми
• 1 x посібник з експлуатації

Цей пристрій є потужним інструментом для вимірювання і аналізу параметрів 3-фазних електричних систем. Відмінно підходить для промислових, комерційних та енергетичних додатків, забезпечуючи точне моніторинг і контроль параметрів електричної енергії.
