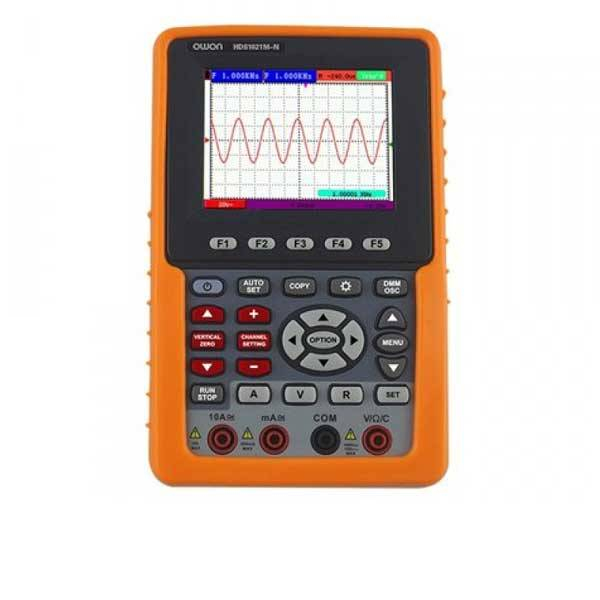

Портативний цифровий осцилограф OWON HDS1021M-N
| Категорія: | Осцилографи |
| Бренд: | OWON | Китай |
| Артикул (SKU): | PS-3133 |
Опис: Портативний цифровий осцилограф OWON HDS1021M-N
OWON HDS1021M-N – одноканальний портативний осцилограф із смугою пропускання 20 МГц, частотою дискретизації 500 МВиб/с та об’ємом пам’яті 6 кБ. Крім основних функцій осцилографа, прилад виконує функції мультиметра, вимірюючи змінний і постійний струм і напруга, опору та ємність, а також тестує ланцюг на провідність та здійснює перевірку діодів. Вбудований USB-хост для підключення зовнішніх пристроїв.
Ключові риси OWON HDS1021M-N
- Смуга пропускання: 20 МГц.
- Кількість каналів: 1 канал та входи мультиметра.
- Частота дискретизації: 500 МВиб/с (Real time).
- Об’єм пам’яті: 6 кБ.
- Дисплей діагоналлю 3,5″ TFT, роздільна здатність: 320 х 240.
- Підтримка SCPI команд програмування.
- Інтерфейс: USB.
- Вбудований мультиметр.
Технічні характеристики OWON HDS1021M-N
| Смуга пропуску | 20 МГц |
| Швидкість наростання фронту | ≤ 17,5 нс |
| Кількість каналів | 1 канал + DMM |
| Чутливість по вертикалі | від 5 мВ/поділ до 5 В/поділ |
| Похибка вимірів | 3% |
| Роздільна здатність по вертикалі | 8 біт |
| Швидкість розгортки | від 5 нс/поділ. до 100 с/справ |
| Вхідні параметри | |
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТІ, САТII |
| Коеф. поділу (стандартних пробників) | х1; х10 |
| Корекція за коефіцієнтом пробника | х1; х10; х100; х1000 |
| Система синхронізації | |
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | по фронту, відеосигналу, альтернативний |
| Система цифрової обробки | |
| Тип дискретизації | у реальному часі |
| Частота дискретизації | 500 МВиб/с |
| Обсяг пам’яті | 6 кБ |
| Режими дискретизації | пряма дискретизація, реєстрація піків, усереднення |
| Алгоритм відновлення сигналу | sin(x)/x |
| Система вимірювань та математичної обробки | |
| Автоматичні виміри | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, – Duty |
| Математичні функції | додавання, віднімання, множення, поділ, БПФ |
| загальні характеристики | |
| Дисплей | 3,5″ технологія TFT, підсвічування LCD |
| Розширення | 320 × 240 |
| живлення | 100-240 В/Li-ion 7.4 В (автономна робота 6 годин) |
| Габарити (Ш × Г × В) | 115×40×180 мм |
| Вага | 0,65 кг |
Комплектація OWON HDS1021M-N
- Цифровий осцилограф OWON HDS1021M-N – 1 шт.
- Пробник осцилографічний – 1 шт.
- Кабель живлення з адаптером – 1 шт.
- Кабель USB – 1 шт.
- Щупи мультиметра – 2 шт.
- Перехідник USB для тестування – 1 шт.
- Модуль для вимірювання ємності – 1 шт.
- Посібник користувача – 1 шт.
- Гарантійний талон – 1 шт.
