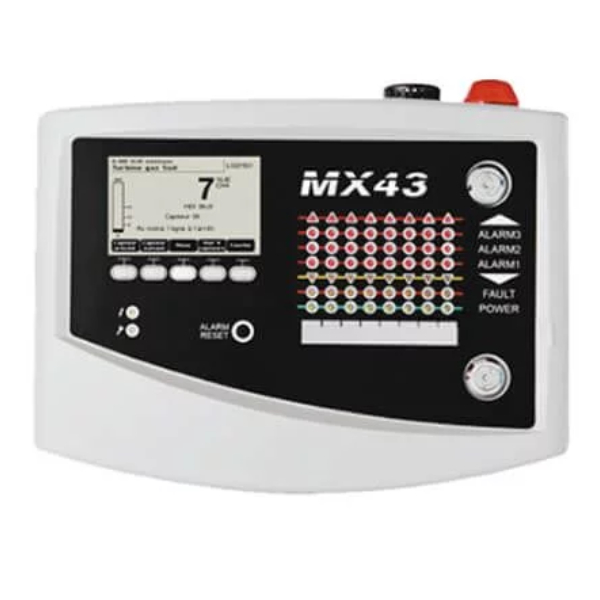

Контролер виявлення газу (до 32 передавачів) MX43

Блок детектування газу MX43

Доступні 3 версії MX43

Газовий контролер MX43 доступний у 3 версіях для найбільшої кількості застосувань:

• MX43M-4 : настінна версія з 4 лініями, що дозволяє підключати 4 аналогових датчика 4-20 мА або до 16 цифрових датчиків, розподілених по 4 лініях
• MX43M-8 : настінна версія з 8 лініями, що дозволяє підключати 8 аналогових датчиків 4-20 мА або до 32 цифрових датчиків, розподілених на 8 лініях
• MX43R-8 : стійкова версія 19” / 4U 8 ліній, що дозволяє підключати 8 аналогових датчиків 4-20 мА або до 32 цифрових датчиків, розподілених на 8 лініях

Багато модулів введення/виведення

Блок виявлення газу MX43 приймає різні модулі вводу/виводу для збільшення можливостей і гнучкості системи.

• Адресний модуль з 8 аналоговими входами, який може приймати всі типи аналогових передавачів 4-20 мА
• Адресний 4 або 8 релейний модуль (+ 2 логічних входу), який можна депортувати якомога ближче до елементів керування.
• Адресний модуль з 16 цифровими входами, який може приймати всю цифрову інформацію (аварійна зупинка, кінцевий вимикач, пожежна сигналізація).
• Адресний модуль з 4 аналоговими виходами для підключення до реєстратора, ПЛК, системи керування будівлею тощо.

Основні засоби газового контролера MX43

• До 32 цифрових або аналогових детекторів газу
• Великий графічний РК-дисплей і настроювані види
• 5 рівнів тривоги на канал вимірювання (Al1, Al2, Al3 і середнє)
• Журнали останніх 512 подій (серійні) та архіви
• вимірювання та параметри на додатковому USB-накопичувачі

Технічні характеристики газового контролера MX43

• Функція: багатоканальне центральне вимірювання та багатоканальна сигналізація
• Розміри: 370 x 299 x 109 мм (настінна коробка) 483 x 177 x 192,5 мм (стійка 19 ”4U)
• Ступінь захисту IP55 (стіна), IP31 (стійка)
• Ємність:
  – Цифрові лінії: 4 детектори на лінію, макс. 8 ліній, власний протокол RS485
  – Аналогові лінії: лінійні входи 4-20 мА, макс. 8 ліній.
• Живлення: 100-240 В змінного струму 50-60 Гц, споживання 500 мА
• Дисплей: графічний РК-дисплей з підсвічуванням, вікна, що настроюються користувачем, гістограма з індикацією порогів тривоги
• Індикатори стану: 7 світлодіодів для кожної з 2 ліній, 1 індикатор увімкнення та 1 загальний індикатор несправності
• Сигналізація: 5 рівнів тривоги на канал вимірювання
• Внутрішні реле: 5 програмованих безпотенційних контактних реле + 1 реле несправності (не конфігурується)
• Реєстратор даних:
  – Стандартно 512 записів на тип події
  – Додатковий USB-порт для архівування вимірювань і тривог
• Цифровий вихід: протокол RS485 Modbus (опціонально)
• Вхід і вихід кабелю: 12 PE M16 для кабелів від 4 до 8 мм² і 6 PE M20 для кабелів від 6 до 12 мм²
• Сертифікати: EMC: Відповідно до EN50270
• Робоча температура: від -20 до + 50 ° С
