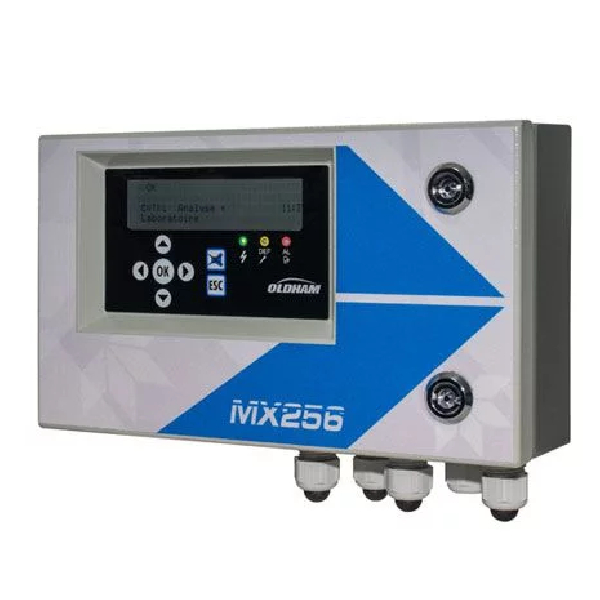

Цифровий контролер виявлення газу (до 256 датчиків газу) MX256

Розроблені для використання з цифровим зв’язком (власний протокол) з контролером MX256, детектори OLCT10N особливо підходять для третинних застосувань, таких як університети, лабораторії, виноробні, пивоварні тощо.

Гази, які виявляє OLCT10N, є вибухонебезпечними (метан, бутан, пропан, водень), аміак (NH3), вуглекислий газ (CO2), чадний газ (CO), сірководень (H2S), оксид азоту (NO), діоксид азоту ( NO2) і кисень (O2).

Залежно від потреб і застосувань до контролера можна підключити додаткові модулі введення/виведення:

• 4 або 8 релейних плат для систем управління (звукова та/або світлова сигналізація, телефонний передавач, газосигналізація, вентиляція тощо).
• Плата логічного входу , яка може отримувати всю інформацію або нічого, аварійна зупинка, кінцевий вимикач, пожежна або охоронна сигналізація тощо).
• Плата аналогового виходу (копія сигналу датчика, мінімальний або середній розрахунок групи детекторів) для підключення до реєстратора, ПЛК, BMS тощо.

Просте та зручне програмне забезпечення COM256 завершує простоту реалізації контролера.

В якості опції контролер MX256 може бути оснащений резервною батареєю (приблизно 1 година для 50 датчиків токсичних газів) та інтерфейсом протоколу RS485 MODBUS для зв’язку з системою спостереження.

Технічні характеристики цифрового контролера визначення газу MX256

• Тип: Багатоканальний блок детектування газу (макс. 256 датчиків)
• Ємність: 8 ліній по 32 цифрових датчика OLCT10N
• Виявлені гази OLCT10N: вибухові гази (метан, бутан, пропан, водень), CO, CO2, H2S, NH3, NO, NO2 і O2.
• Джерело живлення:
  – від 85 до 264 Vca
  – Сила струму: 0,8 A (230 Vac) – 1,5 A (115 Vac)
• Внутрішня резервна батарея: Додатково, ємність 600 мА/год
• Тип кабелю: 2 екрановані кручені пари RS485
• Джерело живлення модуля: від 12 до 30 В постійного струму від контролера
• Цифрова мережа модулів: RS485 Modbus, від 1 до 32 адрес, які вибираються міні-перемикачами
• Ізоляція: 1500 В між блоком живлення та цифровою мережею
• Дисплей:
  – РК-дисплей з підсвічуванням
  – 44 рядки по 32 символи
  – 3 світлодіоди для робочого стану (ОК, несправність, тривоги)
• Клавіатура: інтуїтивно зрозуміла 7 клавіш
• Локальний зумер: звуковий сигнал тривоги та несправності
• Сигнали тривоги:
  – 6 сигналів тривоги на датчик
  – Програмовані пороги для миттєвих або усереднених значень (з ручним або автоматичним скиданням)
• Релейний вихід: 3 внутрішніх локальних реле (можливість додавання 4 або 8 релейних карт)
• Цифрові виходи: протокол RS485 Modbus (підключення до центрального обладнання моніторингу)
• Розміри: 320 х 180 х 95 мм
• Клас проникнення: IP54
• Кабельні входи/виходи: 5 кабельних вводів M20 для локального джерела живлення та місцевих реле / ​​9 кабельних вводів або PG 9
