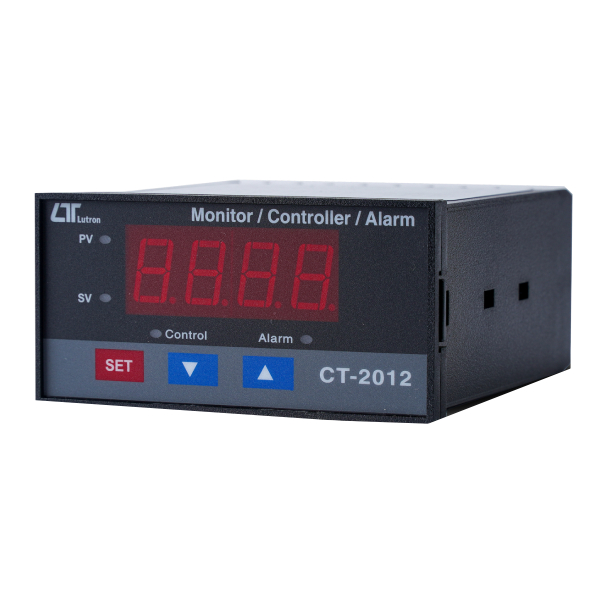

Контролер-індикатор 4-20мА Lutron CT-2012

Ціна: За запитом

Категорія:	Контролери
Бренд:	Lutron \| Тайвань
Артикул (SKU):	PS-3325

Опис: Контролер-індикатор 4-20мА Lutron CT-2012

Lutron CT-2012 – сучасний, високоефективний контролер/сигналізатор/індикатор для вимірювання параметрів: вологість, світло, рівень рН, концентрація розчиненого кисню, провідність, вібрація, тиск, звук, температура, оберти/хвилину, Гц, тензодатчик (вага, сила) та потенціал (кут, рівень). Контролер легко монтується на панелі.

Відповідно до вхідного сигналу від 4 до 20 мА, користувач може встановити значення відображення дисплея між –1999 і 9999 (десяткова крапка може бути обрана DP1, DP2, DP3). Поки не встановлено значення відображення, всі дані будуть зберігатися в пам’яті пристрою. Контролер CT-2012 працює з трансмітерами (передавачами) LUTRON від 4 до 20 мА або будь-якими іншими трансмітерами, з вихідним сигналом від 4 до 20 мА.

Прилад оснащено спеціальною однокристальною мікропроцесорною LSI схемою, що забезпечує високу точність та спеціальні функції пристрою, великим РК-дисплеєм з високою яскравістю і зручністю зчитування результатів – 4 червоних світлодіодних символьних індикатора, висота цифр 14 мм (0,55 дюйма) та індикаторами: PV (значення процесу), SV (встановлене значення), і контролю, сигналізації.

Основні внутрішні функції контролера-індикатора Lutron CT-2012

Десяткове регулювання крапки: DP1, DP2, DP3;
Нижня межа регулювання діапазону 4 мА = X X X X, мінімальне значення -1999;
Верхня межа регулювання діапазону 20 мА = X X X X, максимальне значення 9999;
Налаштування значення сигналізації: верхня межа сигналізації або нижня межа сигналізації;
Регулювання значення управління: контроль по верхній межі або контроль по нижній межі;
Контроль налаштування значення гістерезису;
Налаштування значення гістерезису сигналізації;
Значення фільтра відображення на дисплеї;
Регулювання зміщення;
Регулювання підсилення;
Налаштування коду вихідного блоку RS232.

Для передачі даних на ПК або ноутбук прилад оснащено комп’ютерним інтерфейсом RS232/USB. Опційно постачається програмне забезпечення для збору даних.

Контролер-індикатор 4-20мА LUTRON CT-2012 – це відмінне рішенням для моніторингу великої кількості параметрів і може використовуватися в різних галузях промисловості для різноманітних систем автоматизованого контролю.

Ключові риси контролера-індикатора 4-20мА Lutron CT-2012

Вхідний сигнал: 4-20 мА постійного лінійного струму.
Користувач може встановити за замовчуванням бажане значення відображення дисплея від -1999 до 9999 (десяткову крапку можна вибрати DP1, DP2, DP3), і всі попередньо встановлені дані будуть збережені в пам’яті пристрою.
Відповідно до вхідного сигналу від 4 до 20 мА, користувач може встановити значення відображення дисплея між -1999 і 9999 (десяткова крапка може бути обрана DP1, DP2, DP3). Поки не встановлено значення відображення, всі дані будуть постійно зберігатися в пам’яті пристрою.
Простота регулювання функціональних коефіцієнтів за допомогою кнопки на передній панелі.
Вихід управління: 2 точки (COM, NO).
Вихід сигналізації: 2 точки (COM, NO).
Контрольне реле буде спрацьовувати, коли значення вимірювання досягне значення встановленої межі.
Налаштування значення гістерезису для функції управління та сигналізації.
Великий РК-дисплей з високою яскравістю і зручністю зчитування показань.
На дисплеї відображається 4 цифри, висота цифр 14 мм (0,55 дюйма).
Мікропроцесорна схема забезпечує високу точність та спеціальні функції пристрою.
Для передачі даних на ПК прилад оснащено комп’ютерним інтерфейсом RS232/USB.
Опційно постачається програмне забезпечення для збору даних.

Технічні характеристики контролера-індикатора 4-20мА LUTRON CT-2012

Дисплей	На дисплеї відображається 4 цифри, висота цифр 14 мм (0,55 дюйма)
	4 індикатори: Індикатор PV (значення процесу); Індикатор SV (встановлене значення); Індикатор контролю; Індикатор сигналізації
	Відповідно до вхідного сигналу від 4 до 20 мА, користувач може встановити значення відображення дисплея між -1999 і 9999 (десяткова крапка може бути обрана DP1, DP2, DP3). Поки не встановлено значення відображення, всі дані будуть зберігатися в пам’яті
Вхідний сигнал	Лінійний, від 4 до 20 мА
Час вибірки	Приблизно 1 секунда.
Релейний вихід	Кількість	2 реле
	Функції	Реле 1: Реле управління верхня/нижня межа. Реле 2: Реле сигналізації верхня/нижня межа
	Максимальне навантаження	0.5 ACA/250 ACV 0.5 DCA/24 DCV Не застосовуйте струм навантаження контакту реле > 0.5 А, інакше реле може пошкодитись (не є гарантійним випадком)
Вибір основних внутрішніх функцій	Десяткове регулювання крапки: DP1, DP2, DP3; Нижня межа регулювання діапазону 4 мА = X X X X, мінімальне значення -1999; Верхня межа регулювання діапазону 20 мА = X X X X, максимальне значення 9999; Налаштування значення сигналізації: верхня межа сигналізації або нижня межа сигналізації; Регулювання значення управління: верхня межа або нижня межа; Контроль налаштування значення гістерезису; Налаштування значення гістерезису сигналізації; Значення фільтра відображення на дисплеї; Регулювання зміщення; Регулювання підсилення; Налаштування коду вихідного блоку RS232
	Внутрішні функції встановлені за замовчуванням: 4 мА = 0, 20 мА = 9999; Спрацювання реле управління по верхній межі; Спрацювання сигналізації по верхній межі; Код вихідного блоку RS232 = 0 (немає одиниць)
Вибір функції передньої панелі	Контроль регулювання заданого значення; Зміщення значення вимірювання (значення процесу). Використовується для зсуву індикації PV від фактичного PV; Регулювання заданого значення сигналізації
Зовнішнє джерело живлення	DC 12 В, максимально 50 мА
Виведення даних	RS 232 PC послідовний інтерфейс
Робоча температура повітря	0 ~ 50 °C
Робоча відносна вологість повітря	Менше 80 % RH відносної вологості
Джерело живлення	Від 90 до 260 ACV, 50/60 Гц.
Споживання енергії	Приблизно 3.5 VA/AC 110V Приблизно 4.9 VA/AC 220V
Вага пристрою	384 г
Габарити	Розмір DIN: 96 х 48 мм. Розмір врізної панелі: 92 мм x 46 мм. Глибина: 110 мм.

Комплектація контролера-індикатора 4-20мА LUTRON CT-2012

Контролер-індикатор 4-20мА LUTRON CT-2012.
Інструкція з експлуатації.

Опційні аксесуари

Програмне забезпечення для збору даних, SW-U801-WIN.
Кабель RS232, UPCB-02.
USB-кабель, USB-01.
