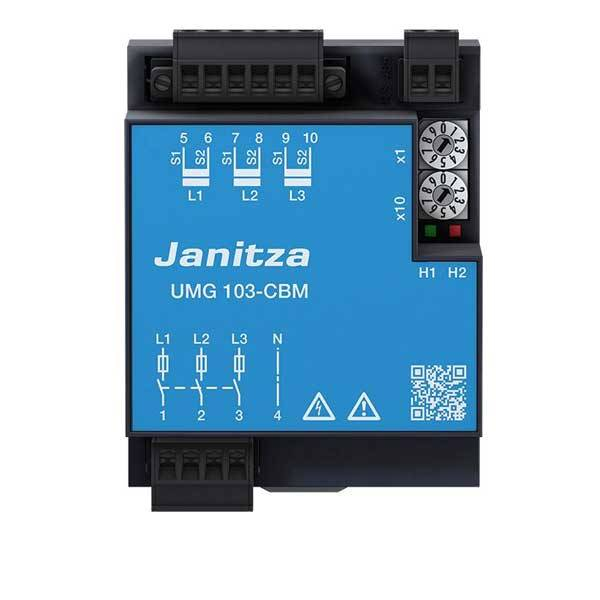

Аналізатор параметрів електричної мережі Janitza UMG 103-CBM

Janitza UMG 103-CBM – універсальний прилад для вимірювання параметрів електричної мережі, призначені для використання в розподільних системах низької напруги. Janitza UMG 103 – це багатофункціональний вимірювач потужності, і в тому числі прилад з вимірюванням активної енергії, як лічильник, за класом точності 0,5S.

На додаток до великої кількості основних параметрів електроенергії, що вимірюються, UMG 103 забезпечує вимірювання багато додаткових параметрів, таких як вимірювання гармонік, зберігання мінімальних і максимальних значень, функція лічильника часу експлуатації приладу, захист паролем.

Застосування Janitza UMG 103-CBM

• Вимірювання та перевірка електричних характеристик та споживання енергії в системах розподілу енергії
• Управління центрами витрат
• Моніторинг порогових значень, перетворювач вимірюваних значень для систем управління будівлею
• Контроль гармонік

Ключові риси Janitza UMG 103-CBM

• Локальне збереження даних.  Великий обсяг пам’яті даних приладу вимірювання для підвищення ступеня безпеки ваших даних. Якщо активовані всі профілі запису, можна зберегти до 400000 значень вимірювання, що відповідає роботі протягом 144 днів. Значення вимірювання з точною часовою міткою. Збереження мінімальних, максимальних та робочих значень.
• Конструкція пристрою UMG 103-CBM настільки компактна, що йому знайдеться місце в повністю оснащеній монтажній розподільній шафі. При цьому воно може використовуватися як підлеглий пристрій (Slave) в системах вимірювання енергетичних параметрів і як автономна точка вимірювання.
• Завдяки годиннику, акумулятору та блоку пам’яті даних вимірювання, пристрою для збереження даних не потрібне постійне підключення до ПК. При цьому завжди є доступ до поточних та архівних даних.
• Допоміжна напруга до 277 В
• Напруга вимірювання до 480 В
• Клас точності. Активна енергія, клас 0,5S (DIN EN62053-22:2003) для …/трансформатора струму 5 А.
• Входи для вимірювання напруги та струму. Безперервне сканування входів для вимірювання напруги та струму.
• Вимірювання напруги. Категорія перенапруги 300 CATIII.
• Вимірювання в системах з прямою та зворотною послідовністю фаз, а також у системах з нулем. Розпізнавання факторів перешкод, які, наприклад, можуть зашкодити двигунам.
• Вимірювання реактивної потужності спотворень. Розпізнавання непотрібного струмового навантаження, наприклад для розподільників, трансформаторів, аж до споживачів.
• Інтерфейс RS485 з лінією заземлення та 3-полюсним штекерним роз’ємом (A, B, GND (земля)).
• Гальванічне розділення із конвертером DC/DC (постійного струму).
• Простота налаштування адреси Modbus. Наочне та інтуїтивно зрозуміле налаштування безпосередньо на пристрої.
• 2 групи компараторів по 3 компаратори (A-C) у кожній. Для результатів компараторів від A до C можна використовувати логічні операції І або АБО (зчитування через Modbus).

Технічні характеристики Janitza UMG 103-CBM

• Вид виміру Безперервний вимір ефективних діючих значень до 25-ї гармоніки
• Номінальна напруга, три фази, 4 провідники макс. до 277/480 У перем. струму (+ 10%)
• Вимірювання в квадрантах 4
• Мережі TN, TT
• Вхід вимірювальної напруги
  • Категорія перенапруги 300 CAT III
  • Діапазон вимірювання, напруга L-N, змін. струм (без трансформатора) 80 … 277 В (пор.-кв.) (+ – 10%)
  • Діапазон вимірюваня, напруга L-L, змін. струм (без трансформатора) 80 … 480 В (пор.-кв.) (+ – 10%)
  • Роздільна здатність 0,01 В
  • Діапазон вимірювання частоти 45…65 Гц
  • Потужність 1,5 ВА
  • Розрахункова імпульсна напруга 4 кВ
  • Частота сканування 5,4 кГц/фаза
• Вхід вимірювального струму
  • Номінальний струм 1/5 А
  • Роздільна здатність 0,1 мА
  • Діапазон виміру 0,001 … 6 А (пор.-кв.)
  • Категорія перенапруги 300 CAT II
  • Розрахункова імпульсна напруга 2 кВ
  • Споживана потужність прим. 0,2 ВА (Ri = 5 мОм)
  • Навантаження на 1 с 60 A (синусоїда)
  • Частота сканування 5,4 кГц/фаза
• Механічні характеристики
  • Вага 200 г
  • Габарити пристрою в мм (В х Ш х Г)  98 x 71,5 x 46
  • Клас захисту згідно з EN 60529 IP20
  • Монтаж згідно IEC EN60999-1/DIN EN 50022 DIN-рейка 35 мм
  • Провідники, що підключаються (U / I), одножильні, багатожильні, штифтові кабельні наконечники, гільзи для оконцювання жил від 0,08 до 2,5 мм² 1,5 мм²
• Навколишні умови
  • Температурний діапазон Режим роботи: K55 (-10…+55°C)
  • Відносна вологість повітря Режим роботи: 5-95 % (при 25 °C)
  • Робоча висота 0…2000 м над рівнем моря
  • Ступінь забруднення 2
  • Положення при встановленні будь-яке
