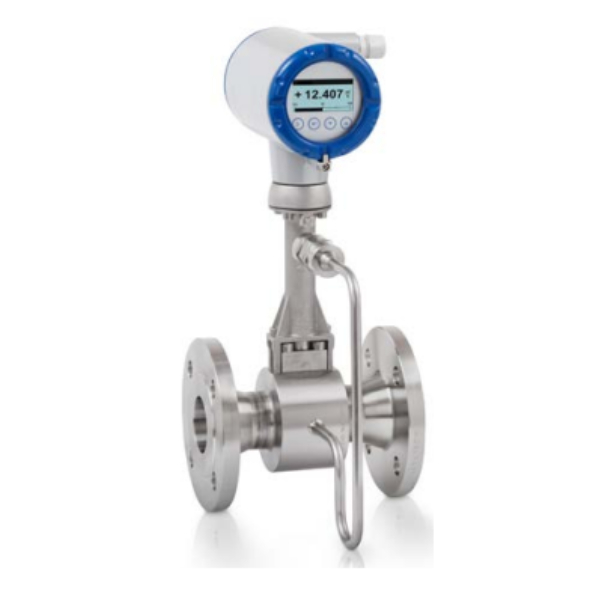

Вимірювальна система
| Область застосування | Вимірювання витрати рідин, газів і парів |
| Метод дії/принцип вимірювання | Карман вир вул |
| Виміряне значення | |
| Первинне вимірюване значення: | Кількість розділених вихорів |
| Вторинне вимірюване значення: | Робоча і стандартна об’ємна витрата, масова витрата |
| Перетворювач сигналу | |
| Версії | Компактна віддалена версія Довжина кабелю: ≤50 м / 164 футів |
| Вимірювальний датчик | |
| Стандартний | Базовий пристрій у виконанні з фланцем (з інтегрованим вимірюванням температури) |
| Базовий пристрій у версії Sandwich (з інтегрованим вимірюванням температури) | |
| Додатково | Базовий прилад з додатковим вимірюванням тиску |
| Базовий пристрій з додатковим вимірюванням тиску та запірним клапаном для датчика тиску | |
| Подвійний вимірювальний прилад як у фланцевому, так і в сендвіч-версії (надлишкове вимірювання) | |
| Подвійний вимірювальний прилад з додатковим вимірюванням тиску | |
| Фланцеве виконання з одинарним зменшенням номінального діаметра, датчик витрати: F1R | |
| Фланцеве виконання з подвійним зменшенням номінального діаметра, датчик витрати: F2R | |
| Дисплей та інтерфейс користувача | |
| Локальний дисплей | Графічний дисплей |
| Інтерфейс і мови відображення | німецька, англійська, французька, італійська, іспанська, російська, китайська, шведська, датська, чеська, польська |
Точність вимірювання
| Еталонна умова | Вода при +20°C / +68°F |
| Повітря при +20°C / +68°F і 1,013 бар / 14,7 psia |
| Об’ємна витрата (рідина) | ±0,75% від виміряного значення (Re ≥ 20000) |
| ±2,0% від виміряного значення (10000 < Re < 20000) | |
| Об’ємна витрата (газів і пари) | ±1,0% від виміряного значення (Re ≥ 20000) |
| ±2,0% від виміряного значення (10000 < Re < 20000) | |
| Масова витрата (газів і пари) | ±1,5% від виміряного значення (Re ≥ 20000) ① |
| ±2,5% від виміряного значення (10000 < Re < 20000) ① | |
| Масова витрата (рідина / вода) | ±1,5% від виміряного значення (Re ≥ 20000) |
| ±2,5% від виміряного значення (10000 < Re < 20000) | |
| Нормований об’ємний потік (газ) | ±1,5% від виміряного значення (Re ≥ 20000) ① |
| ±2,5% від виміряного значення (10000 < Re < 20000) ① | |
| Повторюваність (об’ємна витрата) | ±0,1% від виміряного значення |
| ① Максимальна похибка вимірювання стосується вимірювання при робочому тиску >65% повного значення шкали застосованого датчика тиску. | |
Умови роботи
| температура | |
| Середня температура | -40…+240°C / -40…+465°F |
| Температура навколишнього середовища ② | Не Ex: -40…+85°C / -40…+185°F |
| Приклад: -40…+65°C / -40…+140°F | |
| Температура зберігання | -40…+85°C / -40…+185°F |
| ② Зменшення контрастності дисплея за межами температурного діапазону 0…+60°C / +32…+140°F. | |
| Тиск | |
| Середній тиск | Макс. 100 бар / 1450 psi; (більший тиск за запитом) |
| Тиск навколишнього середовища | атмосфера |
| Властивості медіа | |
| Щільність | Враховано при визначенні розміру |
| В’язкість | < 10 cP |
| Число Рейнольдса | > 10000 |
| Рекомендовані швидкості потоку | |
| Рідини ③ | 0,3…7 м/с / 0,98…23 футів/с (опціонально до 10 м/с / 32,8 футів/с з урахуванням кавітації) |
| Гази та пари ③ | 2,0…80 м/с / 6,6…262,5 футів/с |
| DN15: 3,0…45 м/с / 9,8…148 футів/с; DN25: 2,0…70 м/с / 6,6…230 футів/с | |
| ③ Ці значення являють собою абсолютні межі швидкостей потоку. Щоб отримати докладнішу інформацію щодо конкретної програми, див. Використання за призначенням на сторінці 23. | |
| Захист від проникнення | Компактна версія: IP66/67 |
| Виносне виконання: корпус перетворювача сигналу: IP66/67; корпус датчика потоку: IP66/67 |
Умови монтажу
| Вхідний прогін | 15 x DN без порушення потоку, після звуження труби, після одного вигину на 90° |
| 30 x DN після подвійного згину 2×90° | |
| 40 x DN після подвійного тривимірного вигину 2×90° | |
| 50 x DN після регулюючих клапанів | |
| 2 DN перед випрямлячем потоку; 8 DN після випрямлення потоку | |
| Розетка | 5 x DN |
Матеріали
| Датчик потоку та технологічні з’єднання | Стандарт: 1,4404/316 л |
| Опція: Hastelloy® C-22 за запитом | |
| Корпус електроніки | Алюмінієве лиття під тиском, двошарове покриття (епоксид/поліестер) |
| Опція: литий під тиском алюміній з обробкою для розширених вимог | |
| Прокладка датчика тиску | Стандарт: FPM |
| Варіант: ФФКМ | |
| Прокладка вимірювальної трубки (Pick-up) | Стандарт: 1,4435/316 л |
| Опція: Hastelloy® C-276 | |
| Вибір залежить від матеріалу датчика потоку / середовища. |
Технологічні з’єднання фланцевого виконання _
| DIN EN 1092-1 | DN15…300 – PN16…100 (більш високий тиск за запитом) |
| ASME B16.5 | 1/2…12″ – 150…600 фунтів (більший тиск за запитом) |
| Для отримання детальної інформації щодо комбінації фланець/номінальний тиск див. розділ «Розміри та вага». | |
Технологічні з’єднання сендвіч-версії
| ВІД | DN15…100 – PN100 (більш високий тиск за запитом) |
| ЯК МЕНЕ | 1/2…4″ – 600 фунтів (більший тиск за запитом) |
Електричні з’єднання
| Блок живлення | Невибухонебезпечний: 12…36 В постійного струму |
| Ex i: 12…30 В постійного струму | |
| Ex d: 12…36 В постійного струму | |
| Входи та виходи | |
| Загальний | Усі входи та виходи електрично ізольовані один від одного. |
| Постійна часу | Постійна часу відповідає 63% часу, що минув на процедуру процесора. 0…100 секунд (округлено до 0,1 секунди) |
| Імпульсний вихід | |
| Вихідні дані | Об’єм, маса, норма. обсяг, брутто/чиста енергія |
| Пульс | Макс. 1000 імпульсів/с |
| Блок живлення | Non-Ex: 24 В постійного струму як NAMUR або відкритий < 1 мА, максимум 36 В, закритий 120 мА, U < 2 В |
| Приклад: 24 В постійного струму як NAMUR або відкритий < 1 мА, максимум 30 В, закритий 120 мА, U < 2 В | |
| Вихідні дані | Статус зг. до NE 107 (F, S, C), перелив суматора витрати, перелив суматора енергії, тип рідини (у парових застосуваннях) |
HART
| протокол HART® _ | Протокол HART ® через пасивний струмовий вихід |
| Ревізія HART ® | HART ® 7 Burst mode Catch пристрій |
| ID виробника | 00069 (0x45) |
| Код типу пристрою | 00205 (0xCD) |
| Системні вимоги | Навантаження хв. 250 |
| Багатоточкова операція | 4 мА |
Двійковий вихід
| функція | Імпульс, частота, стан, кінцевий вимикач |
| Тип | Пасивний датчик наближення відповідно до відповідно до DIN EN 60947-5-6 (датчик NAMUR) або імпульсний вихідний сигнал відповідно до відповідно до VDI/VDE 2188 (категорія 2) |
| Температурний коефіцієнт | 50 ppm/K |
| Залишковий струм | < 0,2 мА при 32 В (R i = 180 k) |
| Ширина імпульсу | 0,5…2000 мс |
Частотний вихід
| Вихідні дані | Об’ємна витрата, масова витрата, норма. об’ємний потік, брутто/чиста потужність, вільна подача повітря, щільність, температура (внутрішній датчик або через зовнішній вхід), тиск, частота вихрів, швидкість потоку, спец. ентальпія, спец. теплоємність, число Рейнольдса |
| Макс. частота | 1000 Гц |
Кінцевий вимикач
| Вихідні дані | Об’ємна витрата, масова витрата, норма. об’ємна витрата, об’єм, маса, норма. об’єм, брутто/чиста потужність, брутто/чиста енергія, вільна подача повітря, щільність, температура (внутрішній датчик або через зовнішній вхід), тиск, частота вихрів, швидкість потоку, спец. ентальпія, спец. теплоємність, число Рейнольдса |
Поточний вхід
| Тип | 4…20 мА (пасивний) |
| роздільна здатність | 6 мкА |
| Лінійність / точність | 0,1% (від прочитаного значення) |
| Температурний коефіцієнт | 100 ppm/K (зазвичай), 200 ppm/K (макс.) |
| Падіння напруги | 10 V |
| ATEX | ATEX II2 G – Ex ia IIC T6…T2 Gb ATEX II2 G – Ex d dia IIC T6…T2 Gb ATEX II3 G – Ex nA IIC T6…T2 Gc ATEX II2 D – Ex tb IIIC T70°C Db |
| IECEx | IECEx – Ex ia IIC T6…T2 Gb IECEx – Ex d ia IIC T6…T2 Gb IECEx – Ex nA IIC T6…T2 Gc IECEx – Ex tb IIIC T70°C Db |
| QPS (США та Канада) | QPS Звичайні місця розташування QPS IS Клас I Розділ 1 QPS XP Клас I Розділ 1 QPS NI Клас I Розділ 2 QPS DIP Клас II, III Розділ 1 |
