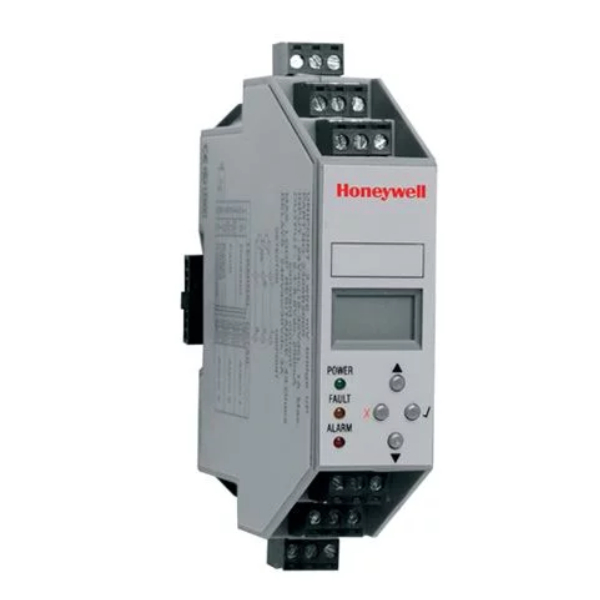

Модуль виявлення газу, встановлений на DIN-рейку Honeywell Unipoint

Всі функції контролера газосигналізації

Кожен модуль виявлення газу містить аудіовізуальні сигнали тривоги, три програмовані реле тривоги , реле несправності та логічний вхід для деактивації тривоги без відкриття коробки чи шафи керування.

Концентрація газу та стан системи відображаються на рідкокристалічному дисплеї з підсвічуванням, і кожен модуль керування повністю програмується користувачем за допомогою інтуїтивно зрозумілої системи меню з кнопками вибору. Меню конфігурації можна захистити паролем, щоб запобігти несанкціонованому доступу.

Основні засоби модуля виявлення газу Unipoint

• Монтаж на DIN-рейку TS35 (omega-рейку) для інтеграції в шафу або в шафу управління
• Версія 4-20 мА сумісна з широким спектром газових детекторів
• 3 рівні тривоги, пов’язані з 3 незалежними безпотенційними реле + 1 релейний датчик несправності
• Зручний для користувача з дисплеєм із підсвічуванням і 3 індикаторами стану
• Модуль контролера Unipoint доступний у двох версіях:
  – Версія mV використовується з 3-провідними детекторами горючих газів Honeywell, такими як детектори SignalPoint або SensePoint.
  – Версія 4-20 мА використовується з 4-, 2- або 3-дротовими детекторами Honeywell і сумісна з великою кількістю детекторів газу всіх марок.

Технічні характеристики модуля Unipoint

• Застосування: газовий контролер – Установка на DIN-рейку TS35 (рейка Omega) в шафі або шафі управління
• Джерело живлення: номінальне 24 В постійного струму (18-32 В постійного струму)
• Характеристики:
  – 3-провідний, 4-20 мА 2 і 3-провідний мВ мостові входи
  – 3 реле сигналізації (однополярний інвертор / 3A, 240 В змінного струму / 28 В постійного струму)
  – 1 системне реле несправності (однополюсний інвертор)
  – 1 вхід блокування датчика
  – 1 сигналізація введення підтвердження
• Дисплей: РК-екран з підсвічуванням
• Сигналізація: Вбудована аудіовізуальна сигналізація
• Світлові індикатори:
  – Низька напруга (зелений світлодіод)
  – Несправність (жовтий світлодіод)
  – Сигнали тривоги (червоний світлодіод)
• Операція:
  – 2 клавіші: звичайні операції скидання тривоги та запуск самоперевірки системи.
  – 4 клавіші: програмування користувачем через інтуїтивно зрозуміле меню
• Розміри / вага: 140 x 30 x 115 мм / 225 грам
• Клас захисту: для приміщень, IP3x, відповідно до BS EN 60529: 1992 (модуль керування встановлюється у відповідний корпус)
• Кабельні входи та виходи: знімні клемні роз’єми, легкий доступ до всіх клем
• Умови експлуатації:
  – Робоча температура від -10 °C до + 55 °C
  – Вологість від 10 до 90% RH (без конденсації)
• Сертифікати:
  – CEM / RFI: EN50270
  – Електрична безпека: EN61010, UL61010b
  – Функція вимірювання продуктивності ATEX: EN61779
  – Інше: CE, TUV
