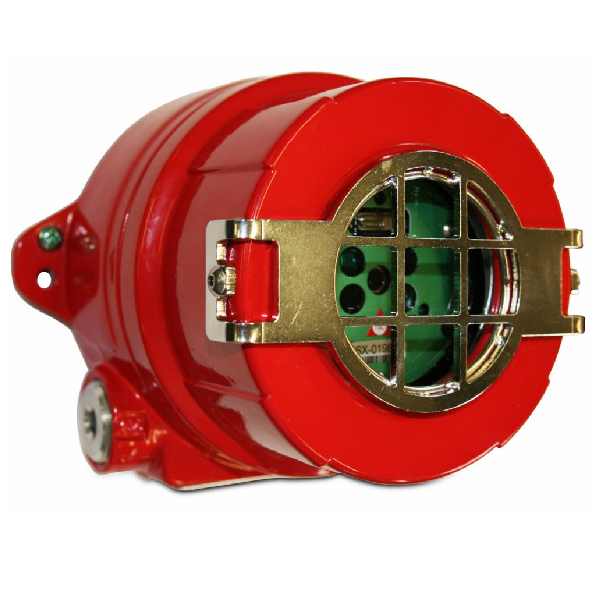

Оптичний сповіщувач полум’я – УФ/ІЧ виявлення пожежі Honeywell FS20X

УФ/ІЧ детектор: комбінація 2 різних датчиків

Для спрацьовування пожежної тривоги УФ/ІЧ сповіщувач повинен одночасно отримувати інформацію від УФ та ІЧ датчиків. У разі дугового зварювання УФ-датчик буде під напругою, але ІЧ-датчик не виявлятиме нагрівання, пожежної тривоги не буде. Подібним чином, дивлячись на об’єкт, що випромінює велике джерело тепла, ІЧ-датчик відреагує, але УФ-датчик не спрацює.

Два високопродуктивних мікропроцесора

Два мікропроцесори гарантують продуктивність і надійність вимірювань з дуже коротким часом відгуку . Головний мікропроцесор виконує високошвидкісну цифрову дискретизацію та обчислення обробки сигналів, тоді як підлеглий мікропроцесор обробляє різні дані датчиків, такі як самодіагностика, зв’язок інтерфейсу, події та зберігання даних.

Радіус дії до 60 метрів

УФ-/ІЧ-детектор FS20X має діапазон виявлення понад 60 метрів (з дуже високим налаштуванням чутливості), здатний виявляти еталонну пожежу гептану площею 0,1 м2. З огляду на об’ємне охоплення його конус зору значно вищий, ніж у більшості УФ/ІЧ-детекторів на ринку.

Основні активи УФ/ІЧ-детектора

• Технологія підходить для водню, вуглеводнів (бензину, етанолу, метану), паперу, дров тощо.
• Два високопродуктивних мікропроцесора для кращої цілісності вимірювань, дуже короткий час відгуку
• Стійкість до дугового зварювання та відмова від помилкових тривог за будь-яких умов навколишнього середовища.
• 4 рівні чутливості, які можна вибрати за допомогою перемикача для адаптації до кожного конкретного випадку
• Програмне забезпечення для ПК та інтерфейсний модуль для діагностики та завантаження даних і журналу подій.
• Дисплей і індикатор правильної роботи: зелений (під напругою), червоний (тривога), жовтий (помилка).
• Мінімальне обслуговування для безпомилкової роботи.

Технічні характеристики датчика полум’я FS20X

• • Поля зору: 90 ° ± 45 ° горизонтальний конус зору відносно осі
  • Чутливість: 4 рівні, які можна вибрати за допомогою перемикача – дуже висока (60 м), висока (45 м), середня (30 м) і низька (15 м)
  • Час реагування:
    – від 3 до 5 секунд для n-гептану від 0,1 м2 до 30 м
    – від 3 до 10 секунд для n-гептану від 0,1 м² до 60 м
  • Джерело живлення: номінальна напруга 24 Vdc (18-32 Vdc) – регулюється
  • Аналоговий вихід: від 0 до 20 мА ступінчастий вихід або джерело
  • Зв’язок: ModBus RS-485 або RS-485 FireBus II
  • Вихідне реле:
    – Реле пожежної сигналізації: Вибір NO та NC контактів
    – Допоміжне реле: Вибір NO та NC контактів
    – Реле помилки: Вибір NO та NC контактів
  • Візуальна індикація: зелений (живлення), червоний (тривога), жовтий (помилка)
  • Корпус: алюміній NEMA4 (IP66), стійкий до несанкціонованого доступу з отворами 3/4 ”NPT (опція M25).
  • Доступний корпус з нержавіючої сталі
  • Індекс захисту: IP66
  • Кріплення: додаткове поворотне кріплення
  • Робоча температура: від -40°C до 85°C
  • Діапазон вологості: від 5 до 98% RH
  • Вага: 1,8 кг (алюміній) або 3,4 кг (нержавіюча сталь)
  • Сертифікати:
    – ATEX / IECEx: II 2 G Ex db IIC T4 (Ta: від -40 до + 110 °C),
    – FM: клас I, розділ 1 і 2, групи B, C і D; ІІ клас, розділ. 1 і 2, групи E, F і G; III клас

– CE: EN6100-6-4 і EN50130-4 сумісний
– INMETRO CU-TR
– Класифікація SIL: FMEDA
