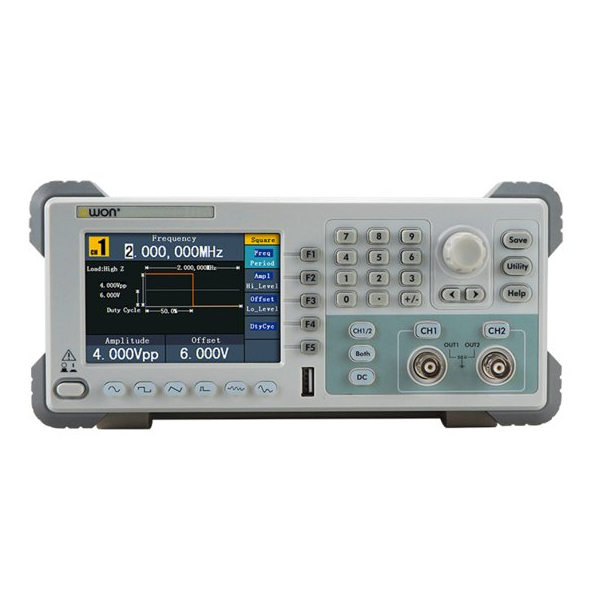

Генератор сигналів OWON AG1022F
| Категорія: | Генератори сигналів |
| Бренд: | OWON | Китай |
| Артикул (SKU): | PS-3731 |
Опис: Генератор сигналів OWON AG1022F
OWON AG1022F – цифровий двоканальний генератор довільних форм сигналів з функціями частотоміра. Прилад має 50 попередньо встановлених форм сигналів. Крім цього, користувач має можливість створити власні форми сигналів за допомогою програмного забезпечення Ultrawave. Амплітуда вихідного сигналу – 10 В (опір 50 Ом) і 20 В (для високого імпедансу). Універсальний генератор сигналів OWON AG1022F простий у використанні: має інтуїтивний користувацький інтерфейс та зручну панель керування з візуальними підказками.
Особливості
- Смуга пропускання: 2 канали × 25 МГц.
- Вбудований частотомір: до 200 МГц.
- Технологію прямого цифрового синтезу DDS.
- Частота дискретизації : 125 МВ/с.
- Роздільна здатність по вертикалі: 14 біт або 1 мВ.
- Модуляція: AM, FM, PM, FSK, PWM.
- Логарифмічна і лінійна розгортка, генерація імпульсів.
- Передбачені 5 стандартних сигналів для швидкого доступу (синус, прямокутник, трикутник, імпульс і шум).
- 48 довільних сигналів (тригонометричні, математичні та інші).
- Обсяг пам’яті: 8 тис. точок.
- Великий дисплей 4″ (480 × 320 pixels) TFT LCD.
- Інтерфейс: USB, підтримка команд SCPI.
Технічні характеристики
| Попередньо встановлені форми сигналів | |
| Стандартні форми сигналів | синус, прямокутник, трикутник, імпульс і шум |
| Додаткові форми сигналів | 45 форм: тригонометричні, зростання та спадання експоненти, Sin (x) / x, сходинки, і інші форми |
| Частота | |
| Синус | від 1 мкГц до 25 МГц |
| Меандр | від 1 мкГц до 5 МГц |
| Імпульс | від 1 мкГц до 5 МГц |
| Трикутник | від 1 мкГц до 1 МГц |
| Шум | 25 МГц (-3дБ) |
| Сигнал довільної форми | від 1 мкГц до 10 МГц |
| Амплітуда | |
| Амплітуда | 10 В (опір 50 Ом), 20 В (для високого імпедансу) |
| Зміщення | 5 В (опір 50 Ом), 10 В (для високого імпедансу) |
| Роздільна здатність зміщення | 1мВ |
| Імпеданс | 50 Ом / високоомний опір |
| Сигнали довільної форми | |
| Кількість точок на сигнал | від 2 точок до 8 тис. точок |
| Частота дискретизації | 125 МВ/с |
| Вертикальна роздільна здатність | 14 біт, 1мВ |
| Незалежна пам’ять | 26 форм сигналів |
| Модуляція | |
| Типи модуляції | AM, FM, PM, FSK, PWM, свіпування та імпульс |
| Частоти модуляції | от 2 мГц до 20 кГц (FSK 2мГц до 100 кГц) |
| Частота | |
| Вимірювання | частота, період, тривалість позитивного імпульсу, тривалість негативного імпульсу, коефіцієнт заповнення |
| Частотний діапазон | від 100 мГц до 200 МГц |
| Розрядність лічильника | 6 розрядів |
| Вхід/вихід | |
| Дисплей | 4″ TFT, кольоровий, 480 × 320 |
| Додаткові інтерфейси | вхід частотоміра, зовнішня модуляція вхід/вихід, зовнішній запуск вхід/вихід, опорний генератор вхід/вихід |
| Інтерфейси | USB device, USB host |
| Загальні характеристики | |
| Дисплей | 4″ TFT, кольоровий, 480 × 320 |
| Розміри | 235 × 110 × 295 мм |
| Вага | 3 кг |
