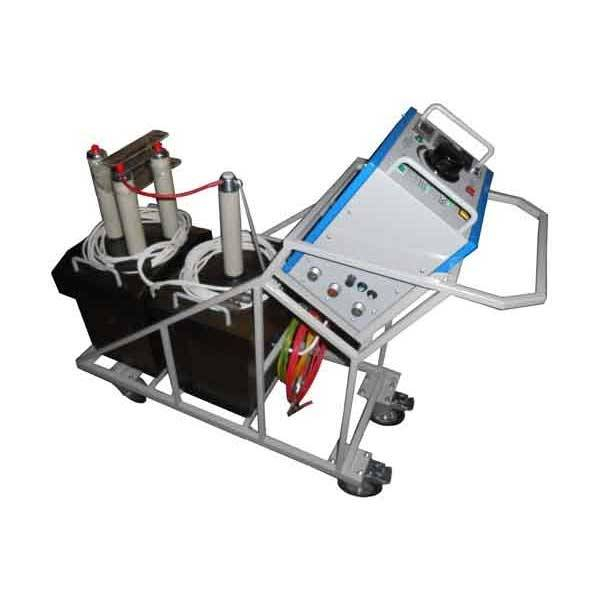

Установка високовольтна DTE-40 для випробувань твердих діелектриків методом наднизької частоти (СНЧ-40)
Установка DTE-40 забезпечує ефективне та безпечне випробування високовольтного обладнання, відповідає сучасним вимогам до діагностики та тестування ізоляції. Завдяки модульній конструкції, широкому функціоналу та точності вимірювань, вона підходить для використання як у лабораторіях, так і безпосередньо в польових умовах.
| Категорія: | Високовольтні прилади |
| Бренд: | DTE |
| Артикул (SKU): | PS-2853 |
Опис: Установка високовольтна DTE-40 для випробувань твердих діелектриків методом наднизької частоти (СНЧ-40)
Установка DTE-40 призначена для проведення випробувань високовольтних кабелів та електроізоляційного обладнання методом наднизької частоти. Вона дозволяє здійснювати випробування ізоляції кабелів з полімерною або паперово-масляною ізоляцією, а також перевіряти справність оболонки кабелів, ізоляторів, вакуумних камер вимикачів та іншого електроустаткування. Завдяки блоковій конструкції установка є зручною у транспортуванні, а її використання не потребує підключення всіх модулів — наприклад, для роботи на підстанціях можна застосовувати лише високовольтний блок.
Установка високовольтна DTE-40 для випробувань твердих діелектриків методом наднизької частоти є аналогом приладу СНЧ-40.
Комплект постачання включає мобільний транспортний візок, що забезпечує зручність переміщення та розгортання обладнання на місці використання.
Ключові особливості:
- Випробування кабелів до 20 кВ з усіма типами ізоляції (XLPE, PILC).
- Робота у трьох режимах генерації напруги: наднизькочастотна, постійна та змінна синусоїдальна.
- Три фіксовані частоти СНЧ: 0,1; 0,05; 0,02 Гц.
- Максимальна вихідна напруга – до 50 кВ.
- Таймер із трьома інтервалами (1, 5, 30 хвилин) та функцією годинника реального часу.
- Висока точність вимірювання напруги та струму – до 3%.
- Блокова конструкція та можливість роботи окремими модулями.
Технічні характеристики:
Загальні параметри
| Параметр | Значення |
|---|---|
| Напруга живлення, В | 220 ± 10%, 50 Гц |
| Максимальний споживаний струм, А | 5 |
| Температура експлуатації, °C | від -10 до +45 |
| Температура зберігання, °C | від -20 до +45 |
| Відносна вологість при +25°C, % | до 80 |
| Атмосферний тиск, мм рт. ст. | від 630 до 800 |
| Вага з транспортним візком, кг | до 115 |
| Режим тривалої роботи, хв | не менше 120 |
| Середній термін служби, років | 10 |
Вихідна напруга
| Параметр | Значення |
|---|---|
| Максимальна напруга генератора СНЧ (squarewave), кВ | 40 |
| Частоти генератора СНЧ, Гц | 0,1 / 0,05 / 0,02 |
| Максимальна постійна випрямлена напруга, кВ | ±40 |
| Максимальна синусоїдальна змінна напруга 50 Гц, кВ | 50 |
| Максимальна ємність навантаження (СНЧ), мкФ | 0,3 (0,1 Гц) / 0,6 (0,05 Гц) / 1,5 (0,02 Гц) |
| Точність виміру напруги, % | 3 |
| Дозвіл вимірювання напруги, В | 100 |
Вихідний струм
| Параметр | Значення |
|---|---|
| Максимальний струм у всіх режимах, мА | 14,5 |
| Діапазони виміру струму, мА | 1 / 20 |
| Точність виміру струму, % | 3 |
Комплект постачання:
| № | Найменування | Кількість | Примітки |
|---|---|---|---|
| 1 | Блок керування | 1 | |
| 2 | Високовольтний блок БВН-50 | 1 | |
| 3 | Блок комутації БК-35 | 1 | |
| 4 | Візок транспортувальний | 1 | |
| 5 | Кабель мережного живлення (1,75 м) | 1 | |
| 6 | Високовольтний провід (3,5 м) | 1 | |
| 7 | Провід заземлення (3,5 м) | 3 | |
| 8 | Проводи міжблокові | 4 | Комплект |
| 9 | Вставка плавка 5×20, 250 В, 1 А | 2 | |
| 10 | Вставка плавка 6×30, 250 В, 10 А | 2 | |
| 11 | Посібник з експлуатації | 1 | |
| 12 | Паспорт | 1 |
