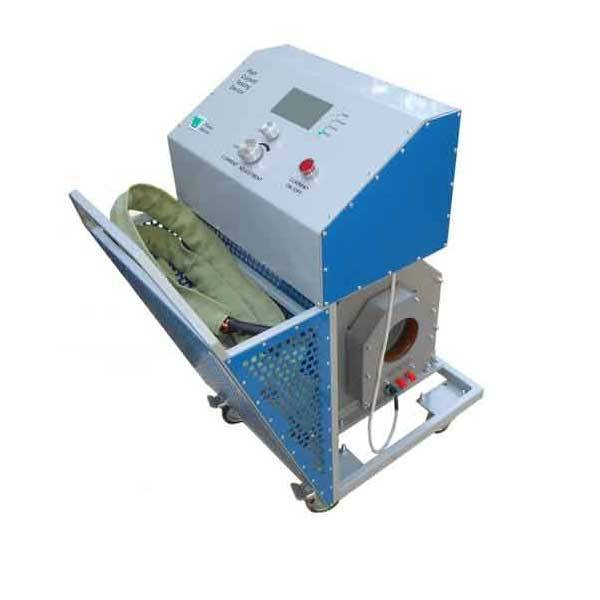

Пристрій перевірки автоматичних вимикачів DTE-20М
| Категорія: | Вимірювачі параметрів ПЗВ |
| Бренд: | DTE |
| Артикул (SKU): | PS-3351 |
Опис: Пристрій перевірки автоматичних вимикачів DTE-20М
Пристрій перевірки автоматичних вимикачів DTE-20М (далі по тексту «пристрій») призначений:
- для перевірки працездатності і контролю ампер-секундних характеристик автоматичних вимикачів змінного струму промислової частоти в діапазоні 20А-20ка, з вимірюванням і реєстрацією величин часу і струму, що пропускається через автоматичний вимикач;
- для перевірки і атестації струмових вимірювальних і захисних трансформаторів струму, первинним струмом;
- для перевірки і калібрування струмових реле;
- для перевірки і калібрування теплових струмових реле;
- для перевірки плавких запобіжників;
- може використовуватися в якості регульованого джерела змінного струму до 20ка в силових ланцюгах низького імпедансу для лабораторних робіт.
Для забезпечення електробезпеки персоналу, вихідні токопровідні шини гальванічно розв’язані від мережі живлення.
Величина напруги на вихідних шинах пристрою, при повністю відкритому тиристорному ключі не перевищує 7В, що сприятливо позначається на контактах автоматичних вимикачів в момент відключення – значно зменшується їх знос при багаторазових випробуваннях.
Технічні характеристики DTE-20М
| Напруга живлення, (В)* | 380 ±10% |
| Частота мережі, (Гц) | 50 ±1% |
| Максимальний струм споживання живильної мережі, (А) | 140 |
| Максимальна напруга на вихідних шинах, (В) | 7 |
| Максимальний струм на вихідних шинах (діюче значення), (кА) | 20 |
| Максимальна споживана потужність, кВА | 120 |
| ** Діапазон вимірювання і реєстрації вихідного струму, А, при похибки вимірювання менше 3% | 20—20000 |
| Діапазон вимірювання і реєстрації тривалості вихідного струму, сек, при похибки вимірювання менше 1,5% | 0,01—1000. |
| Поріг спрацьовування температурного захисту, (С°) | 96 ±10% |
| Габаритні розміри, (мм) | 720х485х880 |
| Маса приладу без гнучких шин, (кг), не більше | 86 |
| Середній термін служби приладу, (років) | 10 |
Умови експлуатації DTE-20М
| Діапазон температури навколишнього повітря,(С°) | 0—35 |
| Відносна вологість повітря при Т=25(С°),(%) | ≤80. |
| Атмосферний тиск, (мм.рт.ст.) | 630—800 |
Комплектність DTE-20М
| Пристрій | 1 шт. |
| Шина гнучка, довжиною – 2,0 м, перетином – 120 мм² | 6шт |
| Кабель живлення з силовою трифазною виделкою і переносною розеткою | 1шт |
| датчик струму 2 кА, 20 кА / 5 А | 1 шт. |
| Інструкція з експлуатації | 1 шт. |
| Паспорт | 1 шт. |
