Стенд високовольтний випробувальний DTE-15-4D (СВС-15Д)
Стенд DTE-15-4D — це надійний інструмент для щоденного тестування засобів електрозахисту, що відповідає вимогам безпеки та точності. Його можливості дозволяють виконувати як лабораторні, так і польові випробування, забезпечуючи зручність у роботі, гнучке налаштування режимів та точне вимірювання параметрів. Завдяки повному комплекту та надійній конструкції, стенд є ефективним рішенням для енергетичних компаній, сервісних центрів та виробничих лабораторій.
| Категорія: | Високовольтні випробувальні стенди, Високовольтні прилади |
| Бренд: | DTE |
| Артикул (SKU): | PS-9841 |
Опис: Стенд високовольтний випробувальний DTE-15-4D (СВС-15Д)
Стенд високовольтний випробувальний DTE-15-4D призначений для проведення випробувань діелектричних засобів захисту та електроінструменту змінною високою напругою промислової частоти. Основне його застосування — тестування гумових рукавичок, бот, неонових ламп та іншого обладнання на пробій та витік струму. Стенд дозволяє регулювати випробувальну напругу в широкому діапазоні — від 100 В до 15 кВ, а також працювати з низькими напругами (5–200 В) для перевірки неонових ламп.
Стенд високовольтний випробувальний DTE-15-4D – аналог СВС-15Д.

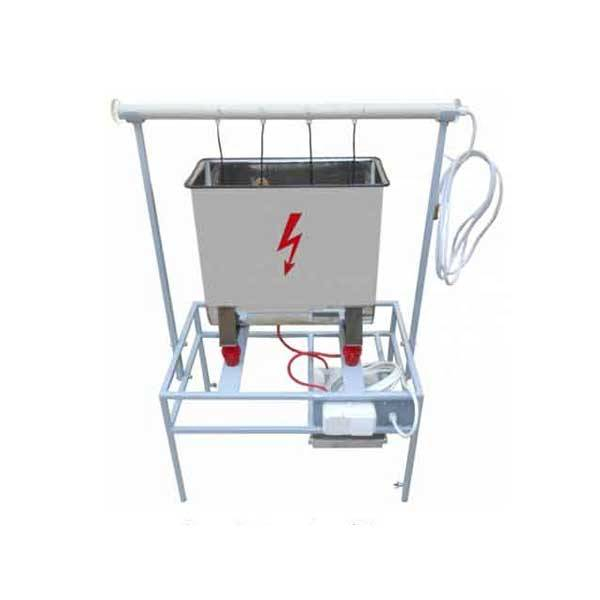

Конструктивно стенд складається з блоку керування та випробувальної ванни з чотирма електродами. В основі системи — сухий високовольтний трансформатор, що забезпечує безпечну та стабільну роботу. Установка оснащена ЖК-вимірювачами для точного контролю параметрів під час випробувань. Компактні габарити та мобільність роблять стенд зручним для використання в лабораторіях, цехах та сервісних центрах.
Ключові особливості:
- Регулювання випробувальної напруги в межах 100 В – 15 кВ.
- Окремий режим для перевірки неонових ламп з регулюванням від 5 до 200 В.
- Чотири незалежні електроди для одночасного випробування до 4 рукавичок.
- Вимірювання струму витоку до 7,8 мА з похибкою не більше 3%.
- Випробувальна ванна у комплекті з усіма необхідними аксесуарами.
- Використання “сухого” трансформатора забезпечує підвищену безпеку.
- ЖК-вимірювачі для напруги і струму з високою точністю.
Технічні характеристики:
Основні параметри блока управління:
| Параметр | Значення |
|---|---|
| Напруга живлення, В | 220 ± 22, 50 ± 1 Гц |
| Потужність, кВт | не більше 0,9 |
| Режими роботи | «100 В», «15 кВ» |
| Максимальна випробувальна напруга, кВ | 0,2 (низька напруга), 15 (висока) |
| Кількість місць для випробування | 1 (низька напруга), 4 (висока) |
| Максимальний струм витоку, мА | — / 7,8 |
| Похибка вимірювання напруги, % | ±3 |
| Похибка вимірювання струму, % | ±3 |
| Габарити блоку керування, мм | 430 × 370 × 225 |
| Маса блока керування, кг | не більше 13 |
| Середній термін служби, років | 10 |
Випробувальна установка:
| Параметр | Значення |
|---|---|
| Кількість випробувальних електродів | 4 |
| Габаритні розміри установки, мм | 1050 × 780 × 490 |
| Маса в сухому стані, кг | не більше 32 |
| Площа, яку займає стенд (рекомендована), м² | 12 |
| Маса загального обладнання, кг | не більше 50 |
| Термін служби | 10 років |
ЖК-вимірювачі:
| Параметр | Значення |
|---|---|
| Межі вимірювання напруги змінного струму, кВ | 0,2 – 20 |
| Межі вимірювання струму витоку, мА | до 20 |
| Похибка вимірювання напруги та струму, % | не більше 3 |
Комплект постачання:
| № | Найменування | Кількість | Примітки |
|---|---|---|---|
| 1 | Блок управління | 1 шт. | |
| 2 | Випробувальна установка (підставка, ванна на 4 рукавички, штанга, насос тощо) | 1 компл. | Повний комплект з усіма аксесуарами |
| 3 | Заземлюючі дроти | 2 шт. | Довжина 1,75 м |
| 4 | Тримач електроінструменту | 1 шт. | |
| 5 | Вставка плавка 6 × 30, 250 В, 10 А | 2 шт. | |
| 6 | Керівництво з експлуатації | 1 шт. | |
| 7 | Паспорт | 1 шт. |
