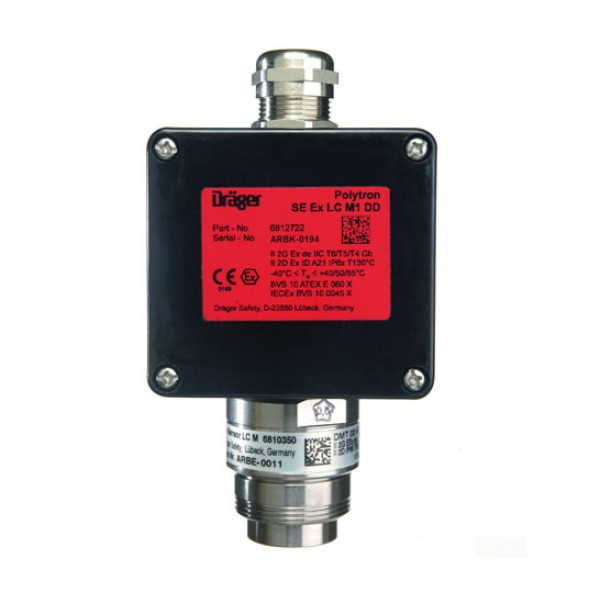

Сенсорна головка Draeger Polytron SE Ex

Сенсорна головка Draeger Polytron SE Ex, що працює на каталітичному принципі, призначена для безперервного контролю концентрації горючих газів та пари в навколишньому повітрі.

Переваги Draeger Polytron SE Ex

Широкий діапазон температур

Датчик Draeger Polytron SE Ex може використовуватися при температурі навколишнього повітря від -50 до +85 °C, а спеціальна модифікація HT навіть при температурі до +150 °C.

Два варіанти

Обидва типи датчиків – Draeger Polytron SE Ex PR M та SE Ex LC M – випускаються у двох варіантах, які відрізняються розмірами розподільної коробки. Велика коробка з кабельним введенням збоку краща для використання поза приміщеннями. Кабельний ущільнювач може бути встановлений на нижній стороні датчика.

Всебічний захист від вибуху

Датчики Draeger Polytron SE Ex мають маркування II 2 GD згідно з рекомендаціями 94/9/EC (ATEX 95), і тому придатні для використання у потенційно вибухонебезпечній атмосфері зон 1 та 2, а також зон 21 та 22.

Сигнал виміру

Мілівольтовий сигнал, який пропорційний концентрації газу, генерується у вибухозахищеному герметичному сенсорі, і обробляється центральним контролером (напр., Draeger REGARD SE Ex або Draeger Polytron SE Ex). Центральний контролер, з’єднаний із сенсорною головкою трижильним екранованим кабелем завдовжки кілька сотень метрів, призначений для активізації тривог у разі виникнення небезпечних концентрацій газів.

Пелісторні датчики

Пеллістор складається з пористої керамічної кульки, всередині якої знаходиться спіраль з тонкого платинового дроту. При силі струму приблизно 270 mA платинова спіраль нагріває керамічний кульку до температури близько 450 ° C і одночасно виконує роль вимірювального резистора, який точно адаптується під температуру. Молекули вибухонебезпечного газу, що проникають усередину кульки, каталітично окислюються з тепла. Підсумковий опір платинової спіралі зростає пропорційно до концентрації газу.

Умови навколишнього середовища

Підвищення температури, що залежить від концентрації газу, може використовуватися як вимірювальний сигнал, якщо вищі відхилення в температурі навколишнього повітря будуть компенсовані. Для цієї мети використовується другий пелістор, який на відміну від вищезгаданого пелістор не забезпечений каталізатором і тому вимірює тільки температуру навколишнього повітря. У контурі мосту Вітстон цей пелістор компенсує вплив навколишнього середовища, особливо зміни температури навколишнього повітря.

Надійність виявлення токсичних газів

Пеллистори Draeger, що виготовляються протягом десятиліть власними силами, відносяться до типу PR, що означає стійкість до отруйників каталізу. Завдяки своїй конструкції вони більш довговічні, ніж традиційні промислові пелістори, які можуть отруюватися промисловою атмосферою, що містить такі каталітичні отрути, як сполуки сірки, фосфору, свинцю або кремнію.
