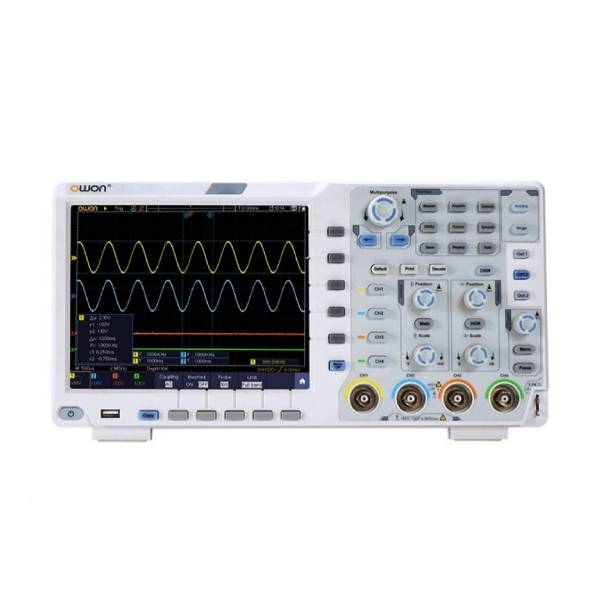

Цифровий осцилограф Owon XDS3064AE
4-канальний DSO із смугою пропускання 60 МГц, частотою дискретизації 1 Гвиб./с, роздільною здатністю 14 біт, глибиною пам’яті 40 Мвиб., інтерфейсом VGA та сенсорним дисплеєм 20,3 см із роздільною здатністю 800 x 600 пікселів.
| Категорія: | Осцилографи |
| Бренд: | OWON | Китай |
| Артикул (SKU): | PS-7123 |
Опис: Цифровий осцилограф Owon XDS3064AE
Цифровий запам’ятовуючий осцилограф Owon XDS3064AE пропонує надійну технологію вимірювання за справді хорошою ціною. Барвиста 8-дюймова (20,3 см) TFT РК-панель із роздільною здатністю 800 × 600 забезпечує відмінну читаність хвилі, особливо у випадку великого обсягу даних або багатьох взаємно покритих хвиль.
Особливістю серії XDS є мультисенсорна поверхня (від XDS3102A) і висока вертикальна роздільна здатність до 14 біт. Варіанти -plus оснащені 3¾-розрядним мультиметром і генератором сигналів 25-50 МГц. Серія XDS пропонує смугу пропускання 60–300 МГц, частоту дискретизації 1–2 Гвиб./с у подвійному каналі та глибину пам’яті 40 Мвиб. на канал.
Поставка включає 4 зонди, мультиметри (опціонально), USB-кабель, програмне забезпечення для ПК, адаптер живлення та посібник користувача.
Технічні характеристики Owon XDS3064AE
| Канали | 4 |
| Частота дискретизації в реальному часі | 1 Гвиб./с |
| Пропускна здатність | 60 МГц |
| Інтерфейси | USB-підключення до комп’ютера USB-хост для USB-накопичувачів Інтерфейс VGA LAN-порт |
| Дисплей | 8″ TFT LCD |
| роздільна здатність | 800 × 600 пікселів |
| Сигнал | XDS3064AE VGA |
|---|---|
| Макс. вхідна напруга | DC/AC підключення до 200 В |
| Частота дискретизації в реальному часі | 1 Гвиб./с у реальному часі |
| База часу | 2ns/div – 1000s/div |
| Пам’ять | 40 Mpts на канал |
| Вертикальний | XDS3064AE VGA |
|---|---|
| Аналого-цифровий перетворювач (A/D) | 14 біт |
| Діапазон чутливості (В/под.) | від 1 мВ/под. до 10 В/под. |
| Діапазон зміщення | 2ns/div – 1000s/div |
| Тригер | XDS3064AE VGA |
|---|---|
| Тригер | Канал 1, 2 і зовнішній тригер |
| Переміщення тригера | залежить від тривалості запису та обраної часової бази |
| Система сигналів і частота лінії/поля | Підтримка систем мовлення NTSC, PAL і SECAM будь-якої частоти поля або лінії. |
| Вимірювання | XDS3064AE VGA |
|---|---|
| Курсорне вимірювання | Різниця напруг (∆V) і різниця в часі (∆T) між курсорами |
| Автоматичне вимірювання | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B Rising Edge, Delay A→B Falling Edge, +Width, -Width, +Обов’язок, -Обов’язок |
| Розмір і вага | XDS3064AE VGA |
|---|---|
| Розмір | 340 мм × 177 мм × 90 мм |
| вага | 2,60 кг (5,80 фунтів) |
