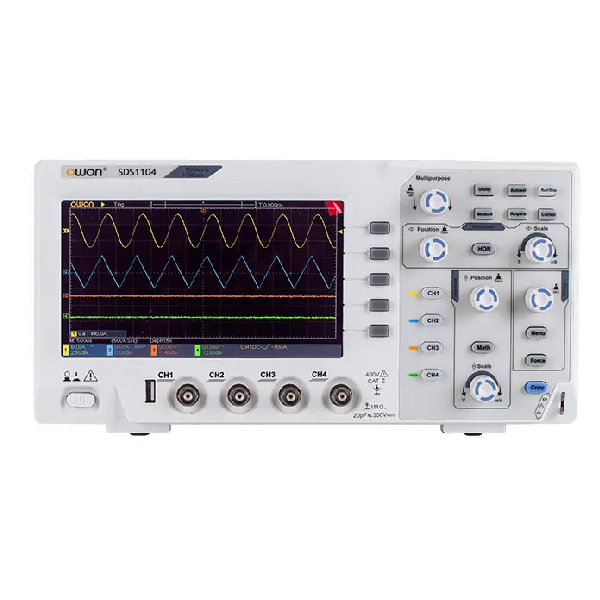

Цифровий осцилограф (100МГц, 4 канали) OWON SDS1104

OWON SDS1104 – цифровий чотириканальний осцилограф із смугою пропускання 100 МГц, швидкістю вибірки 1Гвиб/с та обсягом пам’яті 20 тисяч точок.

Прилад оснащено великим, кольоровим 7-дюймовим РК-дисплеєм з роздільною здатністю 800х480 пікселів для чіткого відображення даних. Пристрій може зберігати 16 форм сигналів і через USB кабель експортувати їх на ПК або ноутбук для подальшого аналізу. Осцилограф працює з програмними пакетами SCPI та LabVIEW.

Осцилограф забезпечує ефективне захоплення за рівнем і синхронізацію по полях і рядках аналогового ТБ (NTSC, PAL, SECAM), в повній мірі реалізовані курсорні і автоматичні вимірювання. Для аналізу в частотній області передбачена функція перетворення Фур’є. Математичні функції включають: додавання, віднімання, множення, ділення і інвертування.

Цифровий осцилограф OWON SDS1104 використовують у радіотехніці і електроніці, в прикладних, лабораторних і науково-дослідних цілях, для контролю, вивчення та вимірювання параметрів електричних сигналів – як безпосередньо, так і одержуваних при впливі різних пристроїв або середовищ на датчики, що перетворюють ці дії в електричний сигнал або радіохвилі.

Ключові риси цифрового осцилографа OWON SDS1104

• Пристрій оснащено 4 робочими каналами.
• Широка смуга пропускання до 100 МГц.
• Швидкість вибірки 1 Гвиб/с (в реальному масштабі часу).
• Швидке перетворення Фур’є для аналізу в частотній області.
• Вбудована пам’ять на 20 тисяч точок.
• Великий, яскравий кольоровий 7-дюймовий РК-дисплей TFT WVGA з роздільною здатністю 800 х 480 пікселів.
• Осцилограф працює з програмними пакетами SCPI та LabVIEW на персональному комп’ютері.

Технічні характеристики цифрового осцилографа (100МГц, 4 канали) OWON SDS1104

Комплектація цифрового осцилографа OWON SDS1104

• Цифровий осцилограф (100МГц, 4 канали) OWON SDS1104
• Кабель живлення.
• Зонди – 4 шт.
• USB кабель.
• Пристрій для налаштування зондів.
• Програмне забезпечення на CD диску.
• Інструкція з експлуатації.
