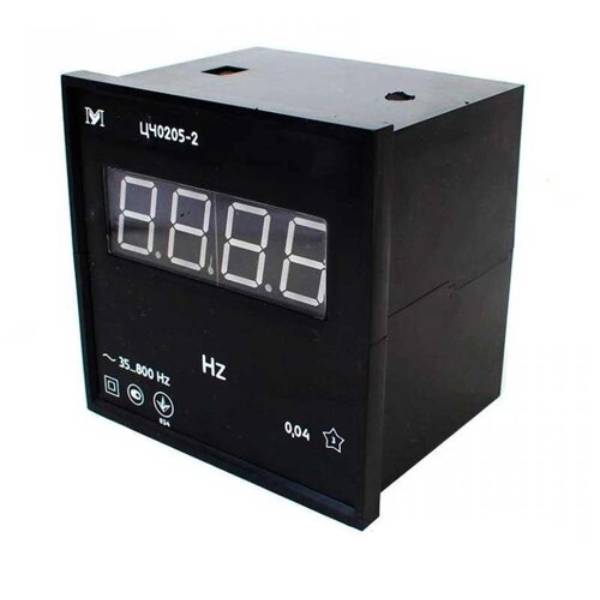

Частотомір (індикатор) ЦЧ0205

Частотомір ЦЧ0205 призначений для відображення на світлодіодних індикаторах значення частоти в електричних мережах змінного струму частотою 50 Hz, 60 Hz та 400 Hz.

Індикатори мають виконання з інтерфейсом RS-485 для передачі результатів вимірювання на персональний комп’ютер (ПК). Протокол обміну MODBUS RTU. Швидкість обміну 9600 Бод. У індикаторів може бути встановлена мережева адреса від 1 до 255.

Індикатори з інтерфейсом мають два релейні виходи, які забезпечують замикання контактів реле при досягненні вимірюваної величини заданого значення верхньої та нижньої уставок. Встановлення значення уставок здійснюється з ПК.

Індикатор, в залежності від розмірів лицьової панелі має виконання:

• ЦЧ0205-2 – розмір 96 mm x 96 mm;
• ЦЧ0205-3 – розмір 72 mm x 72 mm.

Індикатор виготовлений у відповідності до вимог Технічного регламенту низьковольтного електричного обладнання (далі – Технічний регламент), затвердженого постановою Кабінету Міністрів України від 16.12.2015№ 1067 та ДСТУ EN 61010-1.

Робочі умови застосування:

• температура навколишнього повітря від мінус 20 ºС до плюс 50 ºС;
• відносна вологість повітря 90 % за температури 30 ºС.

Індикатор може використовуватись на об’єктах енергетики та промисловості.

Технічні характеристики ЦЧ0205

Індикація – чотирирозрядна з рухомою комою на світлодіодному індикаторі.
Електроживлення індикаторів – мережа змінного струму частотою
50 Hz, 60 Hz або 400 Hz напругою від 100 V до 250 V.
Потужність споживання від мережі живлення – не більше 2 V·A.
Діапазони індикації частоти:
– І: від 35,00 Hz до 99,99 Hz;
– ІІ: від 100,0 Hz до 800,0 Hz.
Вибір діапазону – автоматичний.
Примітка. Виробник гарантує абсолютну похибку визначення частоти 0,02 Hz в діапазоні І та 0,2 Hz в діапазоні ІІ.
Діапазон вхідної напруги контрольованої мережі від 30 V до 250 V.
Вхідний опір індикатора не менше 400 kΩ.
Ступінь захисту корпусу індикатора – IP30 за ДСТУ EN 60529:2014 Ступені захисту, що забезпечують кожухи (Код ІР).
