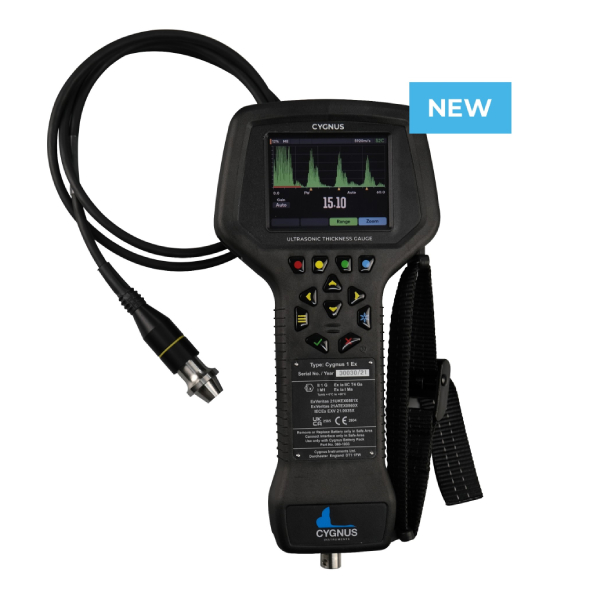

Удосконалений іскробезпечний товщиномір поверхні Cygnus 1 Ex

Призначений для проведення надійних вимірювань товщини у вибухонебезпечних атмосферах зони 0 і має вдосконалений режим реєстрації даних і ручним вимірюванням. Cygnus 1 Ex має великий кольоровий РК-дисплей і 3 режими вимірювання для вимірювання наскрізного шару та різних матеріалів, включаючи метали, що сильно піддаються корозії.

Ціна: За запитом

Категорія:	Ультразвукові товщиноміри
Бренд:	Cygnus Instruments \| Велика Британія
Артикул (SKU):	PS-4687
Brend:	Cygnus instruments

Опис: Удосконалений іскробезпечний товщиномір поверхні Cygnus 1 Ex

Ультразвуковий товщиномір Cygnus 1 Ex — це міцний, портативний, іскробезпечний прилад, розроблений для проведення надійних вимірювань товщини у вибухонебезпечних атмосферах зони 0, що робить його ідеальним для використання на складах палива, автоцистернах і судах, шахтах, хімічних заводах, нафтогазових підприємствах. , нафтопереробні заводи, трубопроводи, небезпечні резервуари для зберігання та інші небезпечні середовища.

Ключові риси Cygnus 1 Ex

Сертифікований іскробезпечний відповідно до ATEX , IECEx , UKEX для зони 0 і NRTL для класу 1, розділу 1
3 режими вимірювання рівнів корозії, різних матеріалів і вимірювання наскрізного покриття
Режим ручного вимірювання дозволяє налаштовувати гейти та підсилення відповідно до вашої програми
Live A-Scans допомагає візуально перевірити вимірювання
Живі B-скани дають швидке представлення поперечного перерізу
4 функціональні клавіші для зручного керування та динамічного перегляду
Функція Deep Coat ігнорує товсті покриття
Функція доступу користувача захищає записи за допомогою правильних рівнів доступу користувачів
Налаштування вимірювання можна зберегти та відновити для швидкого запуску
Функція заморожування вимірювання та обмеження Ref/Min/Max товщини
Твердотільний електронний прилад із міцним корпусом зі стандартом IP67
Доступні у варіантах SC, TC, PLUS і PRO з можливістю оновлення функцій

Технічні характеристики Cygnus 1 Ex

Режими вимірювання	Одиночне відлуння з подвійними кристалічними зондами
Матеріали	Швидкість звуку від 1000 м/с до 9000 м/с [0,0390 дюйма/ус до 0,3543 дюйма/ус]
Точність	±0,1 мм (±0,004 дюйма) або 0,1% вимірюваної товщини, залежно від того, що є більшим
резолюція	0,1 мм, 0,05 мм або 0,01 мм залежно від типу зонда
Параметри зонда	Монокристалічні та двокристалічні зонди
Діапазон вимірювання в сталі	0,8 мм до 250 мм (0,031 дюйма – 10 дюймів) залежно від вибраного зонда та конфігурації, матеріалу та температури
Роз’єм	Одинарний подвійний коаксіальний роз’єм
Джерело живлення	Перезаряджуваний знімний літій-іонний акумулятор
Номінальна потужність	2 Вт
Гнізда для зондів	Одинарний подвійний коаксіальний роз’єм
Термін служби батареї	6-8 годин безперервного вимірювання
Дисплей	Кольоровий дисплей VGA 3,5 дюйма, який добре читається на сонячному світлі
Розмір	Висота 270 мм, ширина 135 мм, глибина 80 мм
вага	1 кг з акумулятором
Робоча температура	від -0°C до +50°C (від 32°F до 122°F)
Температура зберігання	-10°C до +65°C (50°F до 149°F)
Реєстрація даних	10 000 вимірювань і A-сканів на один запис
Програмне забезпечення	CygLink дозволяє дистанційно реєструвати та переглядати графіки A-scan. Генерація опитувань і звітів у PDF-файл. Графічний аналіз даних і статистичні розрахунки. З’єднання Bluetooth для передачі даних на комп’ютер з Windows® за допомогою CygLink.
Атестація	ATEX, IECEx та UKEX I M1 Ex ia Ma (Tamb = 0°C до +50°C) II 1G Ex ia IIC T4 Ga (Tamb = 0°C до +50°C) Номери сертифікатів; ATEX: ExVeritas 21ATEX0860X UKEX: ExVeritas 21UKEX0861X IECEx: IECEx EXV 21.0035X NRTL IS Клас I Зона 0 AEx ia IIC Ga T4 IS Клас I Розділ 1 Групи ABCD T4 (Tamb = 0°C до +50°C) NRTL / MET Сертифікація США , номер E115506
Охорона навколишнього середовища	IP67 Ступінь забруднення 3
Стандарти	Розроблено відповідно до BS EN 15317:2000
Гарантія	3 роки на манометр та 6 місяців на зонд

Комплекти Cygnus 1 Ex

Cygnus 1 Ex – SC (однокристалічний) варіант комплекту БЕЗ ЗОНДА (060-1105),
Cygnus 1 Ex – TC (двокристалічний) варіант комплекту БЕЗ ЗОНДА (060-1110),
Cygnus 1 Ex – PLUS варіант комплекту БЕЗ ЗОНДА (060- 1115),
Cygnus 1 Ex – PRO Variant Kit БЕЗ ЗОНДА (060-1120)

Зонди для Cygnus 1 Ex

Монокристалічні зонди (зонд Sxx) сумісні з усіма варіантами, крім варіанту TC.
Двокристалічні зонди (Probe Txx) сумісні з усіма варіантами, крім варіанту SC.

Варіанти Cygnus 1 Ex

Варіант SC (тільки для використання монокристалів)Без зондів	Комплект ультразвукового товщиноміра в жорсткому футлярі, включаючи; 2 акумуляторні батареї, зарядний пристрій, акумуляторний гвинт, USB-інтерфейс зв’язку, посібник з експлуатації, карта пам’яті з Cyglink, контактний гель, 15-міліметровий сталевий випробувальний блок. Сертифікат калібрування та D-of-Cs. Сертифікація: I M1 Ex ia Ma(Tamb = 0 deg C to +50 deg C) II 1G Ex ia IIC T4 Ga (Tamb = 0 deg C to +50 deg C) ATEX – ExVeritas 21ATEX0860X UKEX – ExVaritas 21UKEX0861X IECEx – IECEx EXV21.0035X Запрограмовано: – Deep Coat – Multiple-Echo – Калібрування за 1 і 2 точками – Список матеріалів – Збереження вимірювання.
Варіант TC (тільки для використання Twin Crystal)Без зондів	Комплект ультразвукового товщиноміра в жорсткому футлярі, включаючи; 2 акумуляторні батареї, зарядний пристрій, акумуляторний гвинт, USB-інтерфейс зв’язку, посібник з експлуатації, карта пам’яті з Cyglink, контактний гель, 15-міліметровий сталевий випробувальний блок. Сертифікат калібрування та D-of-Cs. Сертифікація: I M1 Ex ia Ma(Tamb = 0 deg C to +50 deg C) II 1G Ex ia IIC T4 Ga (Tamb = 0 deg C to +50 deg C) ATEX – ExVeritas 21ATEX0860X UKEX – ExVaritas 21UKEX0861X IECEx – IECEx EXV21.0035 Запрограмовано: – Echo-Echo та Single-Echo – Автоматичне виявлення датчика – Калібрування за 1 і 2 точками – Список матеріалів – Утримання вимірювання.
Варіант PLUS (використання одного та подвійного кристала)Без зондів	Комплект ультразвукового товщиноміра в жорсткому футлярі, включаючи; 2 акумуляторні батареї, зарядний пристрій, акумуляторний гвинт, USB-інтерфейс зв’язку, посібник з експлуатації, карта пам’яті з Cyglink, контактний гель, 15-міліметровий сталевий випробувальний блок. Сертифікат калібрування та D-of-Cs. Сертифікація: M1 Ex ia Ma(Tamb = 0 deg C to +50 deg C) II 1G Ex ia IIC T4 Ga (Tamb = 0 deg C to +50 deg C) ATEX – ExVeritas 21ATEX0860X UKEX – ExVaritas 21UKEX0861X IECEx – IECEx EXV21.0035X Запрограмовано: – Multiple-Echo, Echo-Echo та Single-Echo – Auto Probe Detection – Deep Coat, A-Scan і B-Scan – Калібрування за 1 і 2 точками – Список матеріалів – Утримання вимірювання.
Варіант PRO (використання одного та двох кристалів)Без зондів	Комплект ультразвукового товщиноміра в жорсткому футлярі, включаючи; 2 акумуляторні батареї, зарядний пристрій, акумуляторний гвинт, USB-інтерфейс зв’язку, посібник з експлуатації, карта пам’яті з Cyglink, контактний гель, 15-міліметровий сталевий випробувальний блок. Сертифікат калібрування та D-of-Cs. Сертифікація: I M1 Ex ia Ma(Tamb = 0 deg C to +50 deg C) II 1G Ex ia IIC T4 Ga (Tamb = 0 deg C to +50 deg C) ATEX – ExVeritas 21ATEX0860X UKEX – ExVaritas 21UKEX0861X IECEx – IECEx EXV21.0035X Запрограмовано: – Multiple-Echo, Echo-Echo та Single-Echo – Auto Probe Detection – Deep Coat – A-Scan & B-Scan – Logging Data (Linear, Grids, Template & Comments) – Manual Gates (A, A+) B, підсилення вручну) – Налаштування вимірювання – Доступ користувача – Можливість працювати при високих температурах – Калібрування за 1 і 2 точками – Список матеріалів – Утримання вимірювання.

Порівняння варіантів Cygnus 1 Ex

Товщиномір Cygnus 1 Ex доступний для замовлення в чотирьох варіантах. Ви можете змінити варіант або додати певні функції на a пізніше, придбавши код оновлення в Cygnus.

Функція	SC	TC	PLUS	PRO
Одиниці вимірювання, роздільна здатність, швидкість звуку	+	+	+	+
Одноехові вимірювання (SE)	*	+	+	+
Ехо-ехо вимірювання (EE)	*	+	+	+
Багаторазові ехо-вимірювання (ME), включаючи Deep Coat (глибокий шар)	+	*	+	+
Межі вимірювання	+	+	+	+
Список матеріалів	+	+	+	+
Калібрування 1 і 2 точки	+	+	+	+
Внутрішній/зовнішній кольори дисплея	+	+	+	+
Заморожування вимірювань	+	+	+	+
Автоматичне виявлення зонда		+	+	+
Дисплей A-Scan	*	*	+	+
Ручне регулювання посилення	*	*	+	+
Вимірювання при високій температурі **	*	*	*	+
Реєстрація даних (базова)			+
B-Scan		*	+	+
Ручні входи (A & B)		*	*	+
Висока швидкість оновлення (32 Гц)			+	+
Налаштування вимірювання				+
Контроль доступу користувачів				+

* Функцію можна придбати як оновлення.
** За наявності відповідного високотемпературного вибухонебезпечного зонда

Комплексна реєстрація даних (доступна з варіантом PRO)

Реєстрація даних: базова (лінійні списки) або розширена (2D/3D сітки, шаблони)
Дозволяє максимум 10 000 точок вимірювання на один запис
Доступно 16 шаблонів сітки
Додайте радіальні точки до будь-якого вимірювання (лінійного/сіткового) для подальшого негайного дослідження області інтересу або сильної корозії
8 визначених користувачем текстових коментарів для додавання до будь-якої точки вимірювання
Функція автоматичного журналу
Зберігає вимірювання та A-скани як записи у внутрішній пам’яті.

Комп’ютерне програмне забезпечення Cyglink (доступне з варіантом PRO)

CygLink — це програма на базі Windows®, яка використовується для передачі та керування записами реєстратора даних, A-скануванням, B-скануванням, шаблонами, коментарями вимірювань і таблицями швидкості матеріалу. Програма може створювати PDF-звіти та експортувати їх у Excel. Він також відображає A-скани та B-скани, що дозволяє аналізувати зареєстровані вимірювання після події. Розроблено для Windows 7® і вище.
