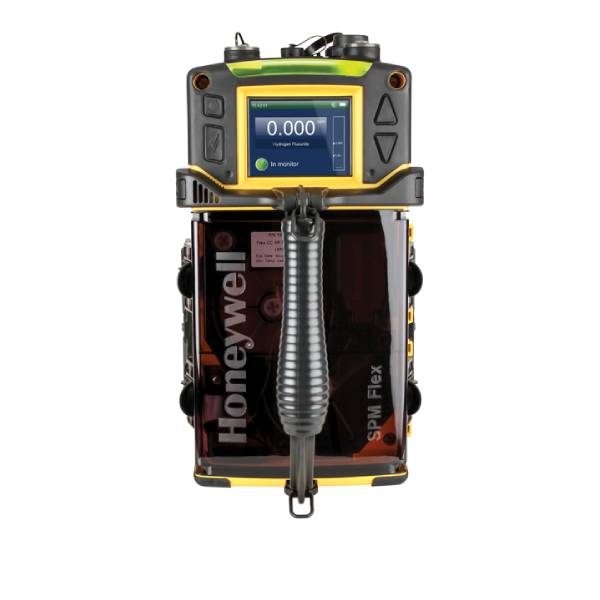

Мультигазовий стрічковий детектор BW SPM Flex Chemcassette

BW SPM Flex Chemcassette – стрічковий  детектор газу, система газового контролю, яка вбирає в себе зразки газу локально або дистанційно до стрічкової оптичної системи виявлення газу Chemcassette® .

Доступний широкий діапазон токсичних газових картриджів Chemcassette®, які дозволяють виявляти гази, що використовуються або згенеровані на виробництві напівпровідників і в промисловому середовищі.

SPM Flex детектор газу, який доступний в прикріплюваному на стіну і портативному варіанті, локально відображає концентрацію газу, сигнал тривоги, несправності та іншу інформацію статусу на кольоровому рідкокристалічному дисплеї з підсвічуванням і за допомогою LED-лампочок.

Легка у використанні 4-кнопкова клавіатура, яка примикає до дисплея, забезпечує можливість налаштування, огляду, управління і зміни конфігурацій пристрою.

Інтуїтивний дисплей і структура меню розроблені так, щоб мінімізувати час навчання використанню приладу.

SPM Flex має локальну звукову сигналізацію з налаштованим користувачем рівнями гучності.

Пристрій може бути використано як в закритій, так і у відкритому середовищі і при широкому спектрі погодних умов.

Прилад має гнучкі енергетичні та комунікаційні можливості. Вони включають в себе 3 бортових реле, 4-20 мА аналоговий вивід  і Modbus / TCP виходи для сигнальної і сервісної зв’язку.

Газовий детектор укомплектований USB-портом для конфігураційний-обмінних оновлень прошивки і завантаження даних. Для підключених до веб пристроїв, веб-сторінка має через порт Ethernet.

SPM Flex газовий детектор доступний в двох конфігураціях, портативний і фіксований. Портативна модель оснащена ручкою і ремінь через плече. Фіксована версія поставляється з монтажним кронштейном. При заміні старого SPM детектора, доступний модифікований кронштейн.

Всі версії пристрою поставляються з блоком живлення і кабелем, CD-диск з керівництвом користувача і роздрукований путівник для швидкого початку роботи з приладом.

Технологія Chemcassette

Гази, відібрані насосом для відбору проб, направляються на смужку хімічно просоченого паперу . У реакції з цільовим газом паперова смужка змінить колір, який буде проаналізовано дуже потужною оптичною системою. Це дуже точний метод для аналізу найбільш чутливих токсичних газів , таких як гідриди, мінеральні кислоти, окислювачі або аміни.

Оптична система аналізу токсичних газів SPM FLEX

• Запатентована технологія Chemcassette, нечутлива до перешкод
• Інтегрований пробовідбірний насос – швидке реагування для виявлення цільового газу
• Чутливість до газу (в ppb) з фізичним підтвердженням
• Взаємозамінність хімічних касет
• Скорочене обслуговування та відсутність динамічного калібрування
• Цифровий дисплей концентрації
• Зв’язок з комп’ютером Ethernet (MODBUS TCP / IP)
• USB порт для відновлення даних
• Більше 50 доступних газів (токсичних, корозійних або пірофорних)

Конфігурація для кожної програми

Система оптичного аналізу токсичних газів SPM FLEX має багато опцій, що забезпечують надійне виявлення для кожного конкретного застосування:

• Стаціонарна або портативна версія на акумуляторі
• Потужність насоса для відбору проб може досягати 30 метрів для певних газів
• Можливість додавання віддаленого дисплея та віддаленого підтвердження тривоги.

Технічні характеристики SPM FLEX

• Техніка виявлення: система виявлення Chemcassette® (хімічна касета з 7 конкретними групами газів)
• Використання: пристрій використовується як фіксоване виявлення або як портативний монітор.
• Система потоку: автоматичний контроль потоку з системою внутрішнього байпасу, відбір проб до 30,48 м
• Інтерфейс користувача: 4 великі кнопки, 3,5-дюймовий кольоровий РК-екран, веб-сервер
• Поріг тривоги: 2 рівні, як правило, визначені на половині граничного значення впливу та коли воно досягнуто.
• Час відгуку: 10 секунд
• Індикація тривоги: візуальна (світлодіодна), звукова (сирена 90 дБ на відстані 1 м)
• Вихідні сигнали:
  – Концентрація + реле сигналізації про несправність (SPDT)
  – Лінійні виходи 4-20 мА
  – Зворотний сигнал вимірювання
  – Зв’язок Ethernet
  – Порт USB 2.0 або новішої версії
  – Цифровий екран
• Запис даних: до 3 місяців (одне вимірювання кожні 15 секунд без зчитування газу, 1 вимірювання кожну секунду за наявності газу) – 1500 останніх подій
• Номінальні характеристики реле: 250 В змінного струму при 6 А
• Робочі температури: від 0 до 40 ° C (базовий пристрій)
• Джерело живлення: 100 – 240 В змінного струму / 50 – 60 Гц
• Акумулятор: Літій-іонний Час роботи від акумулятора: 6 годин залежно від використання
• Корпус: склопластик
• Індекс захисту: IP65 NEMA 4X
• Розміри / вага: В x Ш x Г: 312 x 183 x 163 мм / 4,1 кг
• Сертифікати:
  – UL 61010-1 / CSA-C22.2
  – IEC 61010-1
