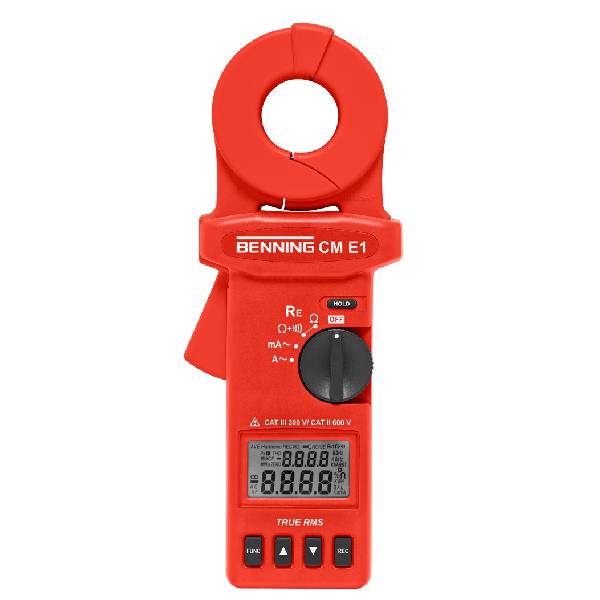

Затискач для вимірювання заземлення Benning CM E1

Benning CM E1 – вимірювальний затискач TRUE RMS для вимірювання опору контуру заземлення та струму витоку.

Вимірювальні функції:

• вимірювання опору контуру заземлення RE в багатозаземлених системах заземлення
• вимірювання струмів витоку та навантаження від 0,3 мА до 35 А методом вимірювання TRUE RMS

Ключові риси Benning CM E1

• точний завдяки методу вимірювання TRUE RMS (AC, AC+DC)
• Функція оптичної та звукової сигналізації у разі надмірного опору заземлення
• великий вимірювальний затискач діаметром 38 мм
• пам’ять виміряних значень/реєстратор даних на 116 вимірювань
• автоматичне калібрування під час запуску
• категорія вимірювання CAT III 300 В
• поставляється в чохлі з жорстким верхом і з опорною петлею

Принцип дії:

• Вимірювальний затискач має обмотку збудження і обмотку датчика.
• Обмотка збудження індукує струм у затиснутому заземлювачі через постійну змінну напругу U (f = 3,333 кГц).
• Обмотка датчика вимірює індукційний струм.
• BENNING CM E1 вимірює (розраховує) опір всього контуру заземлення Rs = U / I.

Переваги вимірювання опору заземлення без використання штанг:

• немає необхідності від’єднувати заземлюючий провідник (часто важко через корозію)
• немає необхідності встановлювати зонди/допоміжні електроди заземлення
• швидке і просте вимірювання
• безпечний як для випробувального персоналу, так і для електроустановки (під час вимірювання зберігається заземлення)
• відсутність збоїв електроустановки через відключення заземлення

Застосування Benning CM E1

• електроустановки з паралельним заземленням
  • повітряні мережі з заземлювачами полюсного типу
  • системи блискавкозахисту будівель
  • вуличне освітлення, телекомунікаційні програми, енергія вітру

Технічні характеристики Benning CM E1
